Marka : Schneider Electric |Ürün Kodu : RM22UA32MR
☆☆☆☆☆
0 Yorum | Yorum Yap

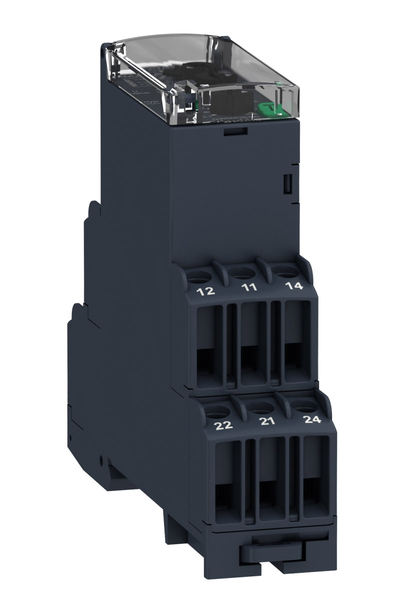

Schneider RM22UA32MR 1-100V 8A Aşırı-Düşük Gerilim Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Gerilim Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysRöle tipi:Gerilim kontrol rölesiFazların ağ sayısı:1 fazBesleme devresi tipi:DCRöle adı:RM22UARöle tarafından izlenen parametreler:Pencere modunda düşük ve aşırı gerilim
Aşırı gerilim veya düşük gerilim algılamaZaman gecikmesi:Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt eşik değerini geçerkenVA cinsinden anahtarlama kapasitesi:2000 VAMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:8 A ACVA cinsinden güç tüketimi:3,5 VA ACÖlçüm aralığı:1...100 V gerilim AC/DC 50/60 HzKullanım kategorisi:AC-15 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
AC-1 'e uygun IEC 60947-4-1
DC-1 'e uygun IEC 60947-4-1Kontak tipi ve düzenleme:2 K/ATamamlayıcı ÖzelliklerSıfırlama süresi:1500 ms maksimum gerilimdeMaksimum anahtarlama gerilimi:250 V AC[Us] nominal besleme gerilimi:24...240 V AC/DC 50/60 HzBesleme gerilimi limitleri:20,4…264 V AC/DCW cinsinden güç tüketimi:1,5 W DCMikro kırılmalara bağışıklık:10 msTerminaller arasında direnç:110 kOhm -de E2-M terminalleri
22 kOhm -de E1-M terminalleri
220 kOhm -de E3-M terminalleriÇıkış kontakları:2 K/ANominal çıkış akımı:8 AMaksimum ölçüm döngüsü:100 ms doğru rms değeri olarak ölçüm döngüsüHisteresiz:3 % sabit 'inpencere modu için tam ölçek
5…50 % ayarlanabilir 'ineşik ayarıGüç yukarı gecikme:600 msTekrarlama doğruluğu:+/- % 0,5 için giriş ve ölçüm devresi
+/- 2 % için zaman gecikmesiÖlçüm hatası:Tüm serinin < % 1 üzerinde gerilim değişimi ile
% 0,05/°C sıcaklık değişimi ileYanıt süresi:<= 500 msAşırı gerilim kategorisi:III 'e uygun IEC 60664-1Yalıtım direnci:> 100 MOhm -de 500 V DCYalıtım:Besleme ve ölçüm arasındaBağlantılar - terminaller:Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikMontaj desteği:35 mm DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:10000000 döngüKontak malzemesi:KadmiyumsuzGüvenlik güvenilirlik verisi:B10d = 290000
MTTFd = 308,2 yılGenişlik:22,5 mmÜrün ağırlığı:0,11 kgIşlevselk:Pencere modunda düşük gerilim ve aşırı gerilimUyumluluk kodu:RM22Ortam Koşulları -
