Marka : Schneider Electric |Ürün Kodu : RM22TA33
Schneider electric
☆☆☆☆☆
0 Yorum | Yorum Yap

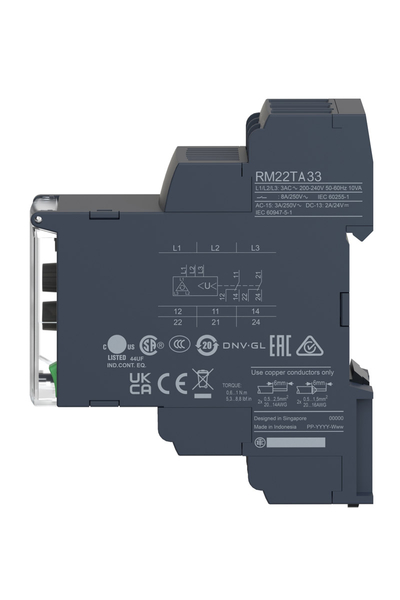

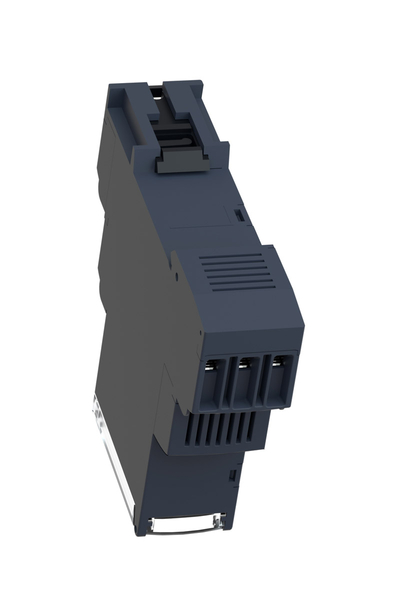

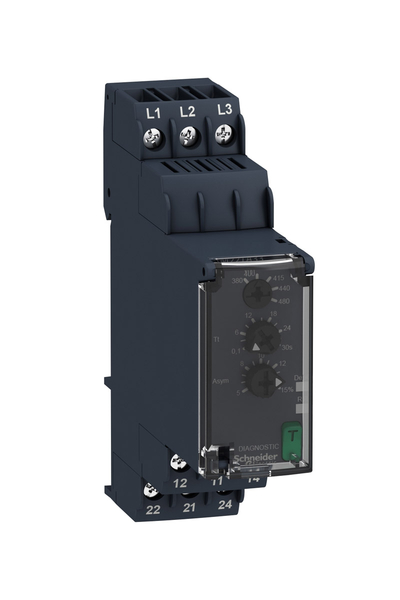

Schneider RM22TA33 380-480V AC 2K/A Trifaze Asimetrik Kontrol Rölesi

1.327,68 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Asimetrik Kontrol Rölesi

    Ürün Özellikleri
    Ürün serisi
    :
    Harmony Control Relays
    Ürün ya da bileşen tipi
    :
    3-evre kontrol rölesi
    Röle tipi
    :
    Kontrol rölesi
    Fazların ağ sayısı
    :
    3 faz
    Röle adı
    :
    RM22TA
    Röle tarafından izlenen parametreler
    :
    Faz sırası
    Faz hatası algılama
    Asimetri
    Zaman gecikme tipi
    :
    Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt eşik değerini geçerken
    VA cinsinden anahtarlama kapasitesi
    :
    2000 VA
    Ölçüm aralığı
    :
    380...480 V gerilim AC
    Kontak tipi ve düzenleme
    :
    2 K/A
    Tamamlayıcı Özellikler
    Sıfırlama süresi
    :
    1500 ms maksimum gerilimde
    Maksimum anahtarlama gerilimi
    :
    250 V AC
    Minimum anahtarlama akımı
    :
    10 mA -de 5 V DC
    Maksimum anahtarlama akımı
    :
    8 A AC
    [Us] nominal besleme gerilimi
    :
    380...480 V AC
    Besleme gerilimi limitleri
    :
    304…576 V AC
    İşletme sınırları
    :
    -% 20 +% 20 Un
    VA cinsinden güç tüketimi
    :
    15 VA -de 480 V AC 60 Hz
    Gerilim algılama eşiği
    :
    < 100 V AC
    Besleme voltajı frekansı
    :
    50...60 Hz +/- 10 %
    Çıkış kontakları
    :
    2 K/A
    Anahtarlama eşiğinin ayar doğruluğu
    :
    Tam ölçeğin +/- % 10'u
    Anahtarlama eşiği sapması
    :
    Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
    <= % 1 besleme gerilimi aralığı içinde
    Zaman gecikmesinin ayar doğruluğu
    :
    10 P
    Zaman gecikmesi sapması
    :
    Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
    <= % 1 besleme gerilimi aralığı içinde
    Histeresiz
    :
    2 % sabit 'inseçilebilir
    Başlatmada çalışma gecikmesi
    :
    650 ms
    Maksimum ölçüm döngüsü
    :
    150 ms doğru rms değeri olarak ölçüm döngüsü
    Eşik ayar gerilimi
    :
    Seçilen Un'nin %2...20'si
    Gerilim aralığı
    :
    380...480 V faz-faz
    Asimetri eşiği ayarı
    :
    Seçilen Un'nin %5...15'i
    Tekrarlama doğruluğu
    :
    +/- % 0,5 için giriş ve ölçüm devresi
    +/- % 3 için zaman gecikmesi
    Ölçüm hatası
    :
    Tüm serinin < % 1 üzerinde gerilim değişimi ile
    < % 0,05/°C sıcaklık değişimi ile
    Yanıt süresi
    :
    <= 300 ms
    Aşırı gerilim kategorisi
    :
    III 'e uygun IEC 60664-1
    III 'e uygun UL 508
    Yalıtım direnci
    :
    > 100 MOhm -de 500 V DC 'e uygunIEC 60255-27
    Montaj konumu
    :
    Herhangi bir konum
    Bağlantılar - terminaller
    :
    Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
    Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
    Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
    Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
    Sıkma torku
    :
    0,6… 1 N.m 'e uygun IEC 60947-1
    Muhafaza malzemesi
    :
    Kendiliğinden sönen plastik
    Durum LED'i
    :
    LED (sarı) röle AÇIK
    LED (yeşil) güç AÇIK
    Montaj desteği
    :
    35 mm DIN rayı 'e uygunEN/IEC 60715
    Elektrik dayanıklılığı
    :
    100000 döngü
    Mekanik dayanıklılık
    :
    10000000 döngü
    Kullanım kategorisi
    :
    AC-15 'e uygun IEC 60947-5-1
    DC-13 'e uygun IEC 60947-5-1
    AC-1 'e uygun IEC 60947-4-1
    DC-1 'e uygun IEC 60947-4-1
    Güvenlik güvenilirlik verisi
    :
    MTTFd = 388,1 yıl
    B10d = 350000
    Kontak malzemesi
    :
    Kadmiyumsuz
    Genişlik
    :
    22,5 mm
    Ürün ağırlığı
    :
    0,09 kg
