Marka : Schneider Electric |Ürün Kodu : RM22TA31
Schneider electric
☆☆☆☆☆
0 Yorum | Yorum Yap

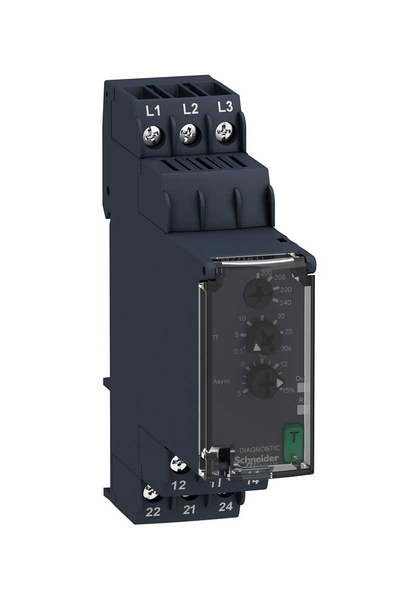

Schneider RM22TA31 200-240VAC 2K/A Asimetrik Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Asimetrik Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysÜrün ya da bileşen tipi:3-evre kontrol rölesiRöle tipi:Kontrol rölesiFazların ağ sayısı:3 fazRöle adı:RM22TARöle tarafından izlenen parametreler:Asimetri
Faz hatası algılama
Faz sırasıZaman gecikme tipi:Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt eşik değerini geçerkenVA cinsinden anahtarlama kapasitesi:2000 VAÖlçüm aralığı:200...240 V gerilim ACKontak tipi ve düzenleme:2 K/ATamamlayıcı ÖzelliklerSıfırlama süresi:1500 ms maksimum gerilimdeMaksimum anahtarlama gerilimi:250 V ACMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:8 A AC[Us] nominal besleme gerilimi:200...240 V ACBesleme gerilimi limitleri:160…288 V ACİşletme sınırları:-% 20 +% 20 UnVA cinsinden güç tüketimi:10 VA -de 240 V AC 60 HzGerilim algılama eşiği:< 100 V ACBesleme voltajı frekansı:50...60 Hz +/- 10 %Çıkış kontakları:2 K/AAnahtarlama eşiğinin ayar doğruluğu:Tam ölçeğin +/- % 10'uAnahtarlama eşiği sapması:Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
<= % 1 besleme gerilimi aralığı içindeZaman gecikmesinin ayar doğruluğu:10 PZaman gecikmesi sapması:Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
<= % 1 besleme gerilimi aralığı içindeHisteresiz:2 % sabit 'inseçilebilirBaşlatmada çalışma gecikmesi:650 msMaksimum ölçüm döngüsü:150 ms doğru rms değeri olarak ölçüm döngüsüEşik ayar gerilimi:Seçilen Un'nin %2...20'siGerilim aralığı:200...240 V faz-fazAsimetri eşiği ayarı:Seçilen Un'nin %5...15'iTekrarlama doğruluğu:+/- % 0,5 için giriş ve ölçüm devresi
+/- % 3 için zaman gecikmesiÖlçüm hatası:Tüm serinin < % 1 üzerinde gerilim değişimi ile
< % 0,05/°C sıcaklık değişimi ileYanıt süresi:<= 300 msAşırı gerilim kategorisi:III 'e uygun IEC 60664-1
III 'e uygun UL 508Yalıtım direnci:> 100 MOhm -de 500 V DC 'e uygunIEC 60255-27Montaj konumu:Herhangi bir konumBağlantılar - terminaller:Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikDurum LED'i:LED (sarı) röle AÇIK
LED (yeşil) güç AÇIKMontaj desteği:35 mm DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:10000000 döngüKullanım kategorisi:AC-15 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
AC-1 'e uygun IEC 60947-4-1
DC-1 'e uygun IEC 60947-4-1Güvenlik güvenilirlik verisi:MTTFd = 388,1 yıl
B10d = 350000Kontak malzemesi:KadmiyumsuzGenişlik:22,5 mmÜrün ağırlığı:0,09 kgOrtam Koşulları -
