Marka : Schneider Electric |Ürün Kodu : RM22JA31MR
☆☆☆☆☆
0 Yorum | Yorum Yap

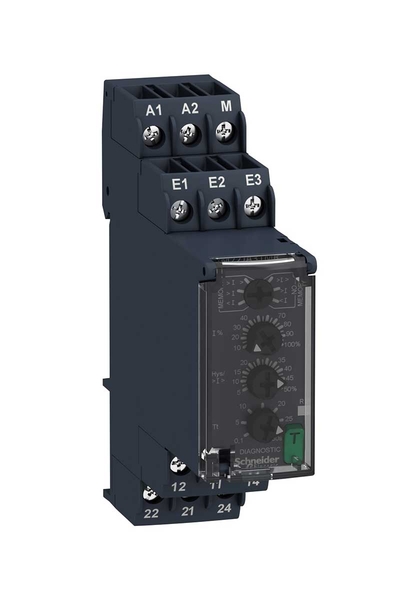

Schneider RM22JA31MR 4mA 1A 2 K/A Akım Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Akım Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysÜrün ya da bileşen tipi:Akım kontrol rölesiRöle tipi:Akım kontrol rölesiRöle adı:RM22JARöle tarafından izlenen parametreler:Aşırı akım veya düşük akım algılama
Pencere modunda aşırı akım veya düşük akımZaman gecikmesi:Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt eşik değerini geçerkenVA cinsinden anahtarlama kapasitesi:2000 VAMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:8 A ACVA cinsinden güç tüketimi:3,5 VAÖlçüm aralığı:4...40 mA E1-M terminalleri
20...200 mA E2-M terminalleri
100...1000 mA E3-M terminalleri
4 mA...1 A akım AC/DC 50/60 HzKullanım kategorisi:AC-15 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
AC-1 'e uygun IEC 60947-4-1
DC-1 'e uygun IEC 60947-4-1Kontak tipi ve düzenleme:2 K/ATamamlayıcı ÖzelliklerSıfırlama süresi:1500 ms maksimum gerilimdeMaksimum anahtarlama gerilimi:250 V AC[Us] nominal besleme gerilimi:24...240 V AC/DC 50/60 Hz +/- 10 %Besleme gerilimi limitleri:20,4…264 V AC/DCÇalışma voltajı toleransı:- 15% + 10% UnW cinsinden güç tüketimi:1,5 W DCTerminaller arasında direnç:2,5 Ohm -de E1-M terminalleri
0,5 Ohm -de E2-M terminalleri
0,1 Ohm -de E3-M terminalleriÇıkış kontakları:2 K/ANominal çıkış akımı:8 AMaksimum ölçüm döngüsü:100 ms doğru rms değeri olarak ölçüm döngüsüİç giriş direnci:0,5 Ohm
2,5 Ohm
0,1 OhmAnahtarlama eşiğinin ayar doğruluğu:Tam ölçeğin +/- % 10'uAnahtarlama eşiği sapması:Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
<= % 1 besleme gerilimi aralığı içindeZaman gecikmesinin ayar doğruluğu:10 PZaman gecikmesi sapması:Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
<= % 1 besleme gerilimi aralığı içindeHisteresiz:5…50 % ayarlanabilir 'ineşik ayarı
3 % sabit 'inpencere modu için tam ölçekGüç yukarı gecikme:0,3 sTekrarlama doğruluğu:+/- % 0,5 için giriş ve ölçüm devresi
+/- % 0,2 için zaman gecikmesiÖlçüm hatası:Tüm serinin < % 1 üzerinde gerilim değişimi ile
% 0,05/°C sıcaklık değişimi ileYanıt süresi:<= 500 msEşik ayarı:10...100 %Aşırı gerilim kategorisi:III 'e uygun IEC 60664-1
III 'e uygun UL 508Yalıtım direnci:> 100 MOhm -de 500 V DC 'e uygunIEC 60255-27Yalıtım:Besleme ve ölçüm arasındaBağlantılar - terminaller:Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikYerel sinyalleme:Röle AÇIK: LED (sarı)
Güç AÇIK: LED (yeşil)Montaj desteği:35 mm DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:10000000 döngüGüvenlik güvenilirlik verisi:MTTFd = 296,8 yıl
B10d = 270000Kontak malzemesi:KadmiyumsuzGenişlik:22,5 mmÜrün ağırlığı:0,11 kgOrtam Koşulları -
