Marka : Schneider Electric |Ürün Kodu : RM22JA21MR
☆☆☆☆☆
0 Yorum | Yorum Yap

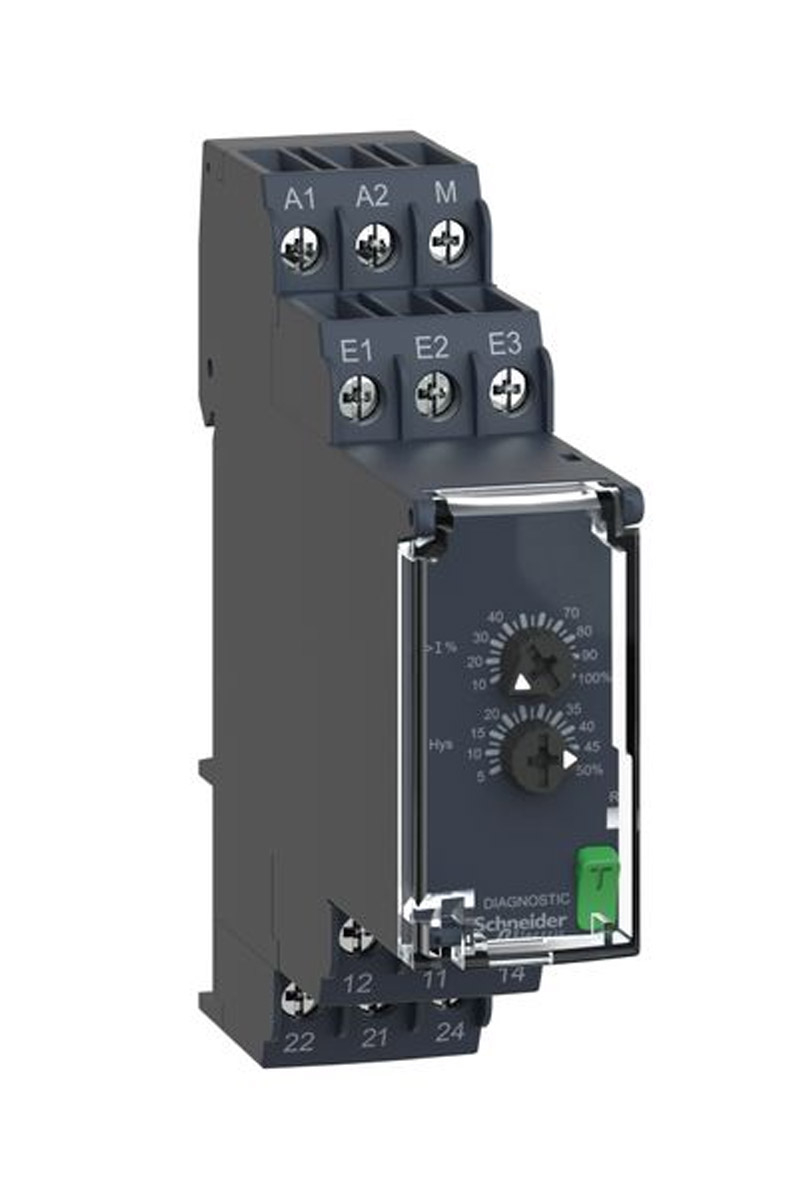

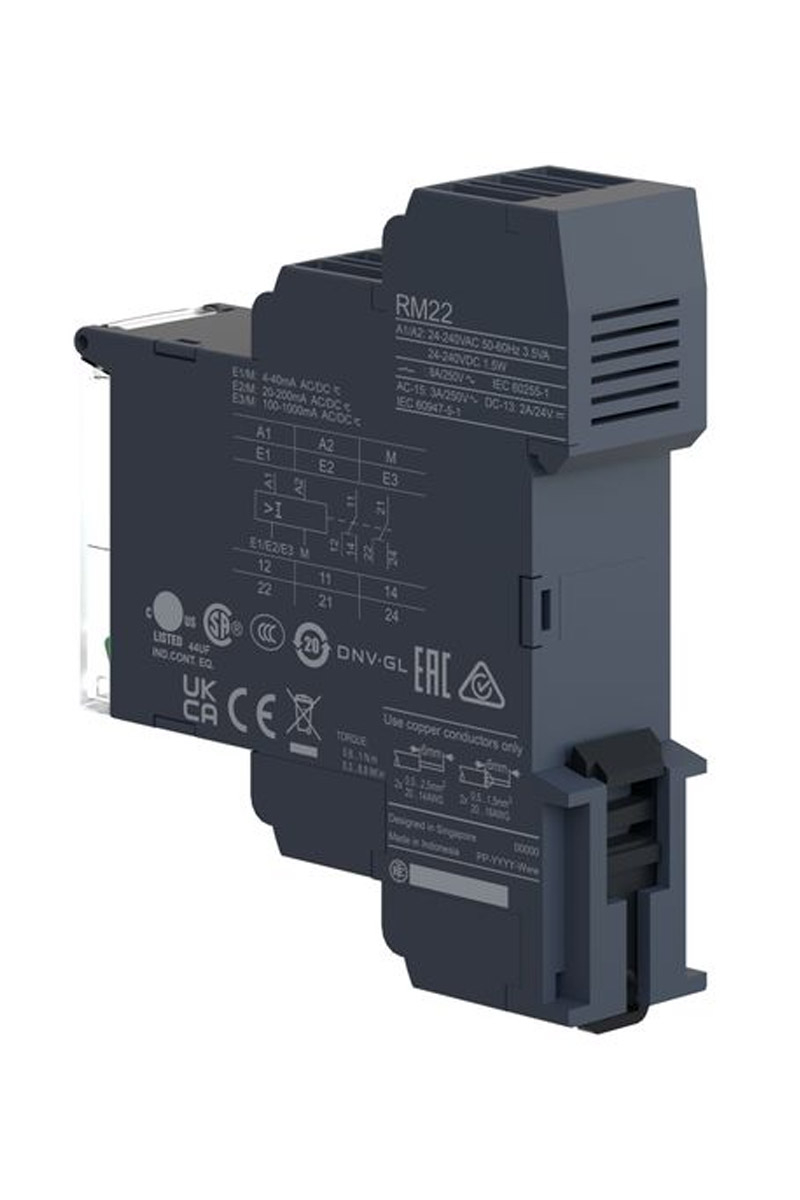

Schneider RM22JA21MR 4mA-1A 2K/A Akım Kontrol Rölesi

1.803,91 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Akım Kontrol Rölesi

    Ürün Özellikleri
    Ürün serisi
    :
    Harmony Control Relays
    Ürün ya da bileşen tipi
    :
    Akım kontrol rölesi
    Röle tipi
    :
    Akım kontrol rölesi
    Röle adı
    :
    RM22JA
    Röle tarafından izlenen parametreler
    :
    Aşırı akım algılama
    Zaman gecikmesi
    :
    Olmadan
    VA cinsinden anahtarlama kapasitesi
    :
    2000 VA
    Minimum anahtarlama akımı
    :
    10 mA -de 5 V DC
    Maksimum anahtarlama akımı
    :
    8 A AC
    VA cinsinden güç tüketimi
    :
    3,5 VA
    Ölçüm aralığı
    :
    4...40 mA E1-M terminalleri
    20...200 mA E2-M terminalleri
    100...1000 mA E3-M terminalleri
    4 mA...1 A akım AC/DC 50/60 Hz
    Kullanım kategorisi
    :
    AC-15 'e uygun IEC 60947-5-1
    DC-13 'e uygun IEC 60947-5-1
    AC-1 'e uygun IEC 60947-4-1
    DC-1 'e uygun IEC 60947-4-1
    Kontak tipi ve düzenleme
    :
    2 K/A
    Tamamlayıcı Özellikler
    Sıfırlama süresi
    :
    1500 ms maksimum gerilimde
    Maksimum anahtarlama gerilimi
    :
    250 V AC
    [Us] nominal besleme gerilimi
    :
    24...240 V AC/DC 50/60 Hz +/- 10 %
    Besleme gerilimi limitleri
    :
    20,4…264 V AC/DC
    Çalışma voltajı toleransı
    :
    - 15% + 10% Un
    W cinsinden güç tüketimi
    :
    1,5 W DC
    Terminaller arasında direnç
    :
    2,5 Ohm -de E1-M terminalleri
    0,5 Ohm -de E2-M terminalleri
    0,1 Ohm -de E3-M terminalleri
    Çıkış kontakları
    :
    2 K/A
    Nominal çıkış akımı
    :
    8 A
    Maksimum ölçüm döngüsü
    :
    100 ms doğru rms değeri olarak ölçüm döngüsü
    İç giriş direnci
    :
    0,1 Ohm
    2,5 Ohm
    0,5 Ohm
    Anahtarlama eşiğinin ayar doğruluğu
    :
    Tam ölçeğin +/- % 10'u
    Anahtarlama eşiği sapması
    :
    Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
    <= % 1 besleme gerilimi aralığı içinde
    Zaman gecikmesinin ayar doğruluğu
    :
    10 P
    Zaman gecikmesi sapması
    :
    Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak
    <= % 1 besleme gerilimi aralığı içinde
    Histeresiz
    :
    5…50 % ayarlanabilir 'ineşik ayarı
    Güç yukarı gecikme
    :
    0,3 s
    Tekrarlama doğruluğu
    :
    +/- % 0,5 için giriş ve ölçüm devresi
    +/- % 0,2 için zaman gecikmesi
    Ölçüm hatası
    :
    Tüm serinin < % 1 üzerinde gerilim değişimi ile
    % 0,05/°C sıcaklık değişimi ile
    Yanıt süresi
    :
    <= 500 ms
    Eşik ayarı
    :
    10...100 %
    Aşırı gerilim kategorisi
    :
    III 'e uygun IEC 60664-1
    III 'e uygun UL 508
    Yalıtım direnci
    :
    > 100 MOhm -de 500 V DC 'e uygunIEC 60255-27
    Yalıtım
    :
    Besleme ve ölçüm arasında
    Bağlantılar - terminaller
    :
    Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
    Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
    Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
    Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
    Sıkma torku
    :
    0,6… 1 N.m 'e uygun IEC 60947-1
    Muhafaza malzemesi
    :
    Kendiliğinden sönen plastik
    Yerel sinyalleme
    :
    Röle AÇIK: LED (sarı)
    Güç AÇIK: LED (yeşil)
    Montaj desteği
    :
    35 mm DIN rayı 'e uygunEN/IEC 60715
    Elektrik dayanıklılığı
    :
    100000 döngü
    Mekanik dayanıklılık
    :
    10000000 döngü
    Güvenlik güvenilirlik verisi
    :
    MTTFd = 296,8 yıl
    B10d = 270000
    Kontak malzemesi
    :
    Kadmiyumsuz
    Genişlik
    :
    22,5 mm
    Ürün ağırlığı
    :
    0,11 kg
    Ortam Koşulları
