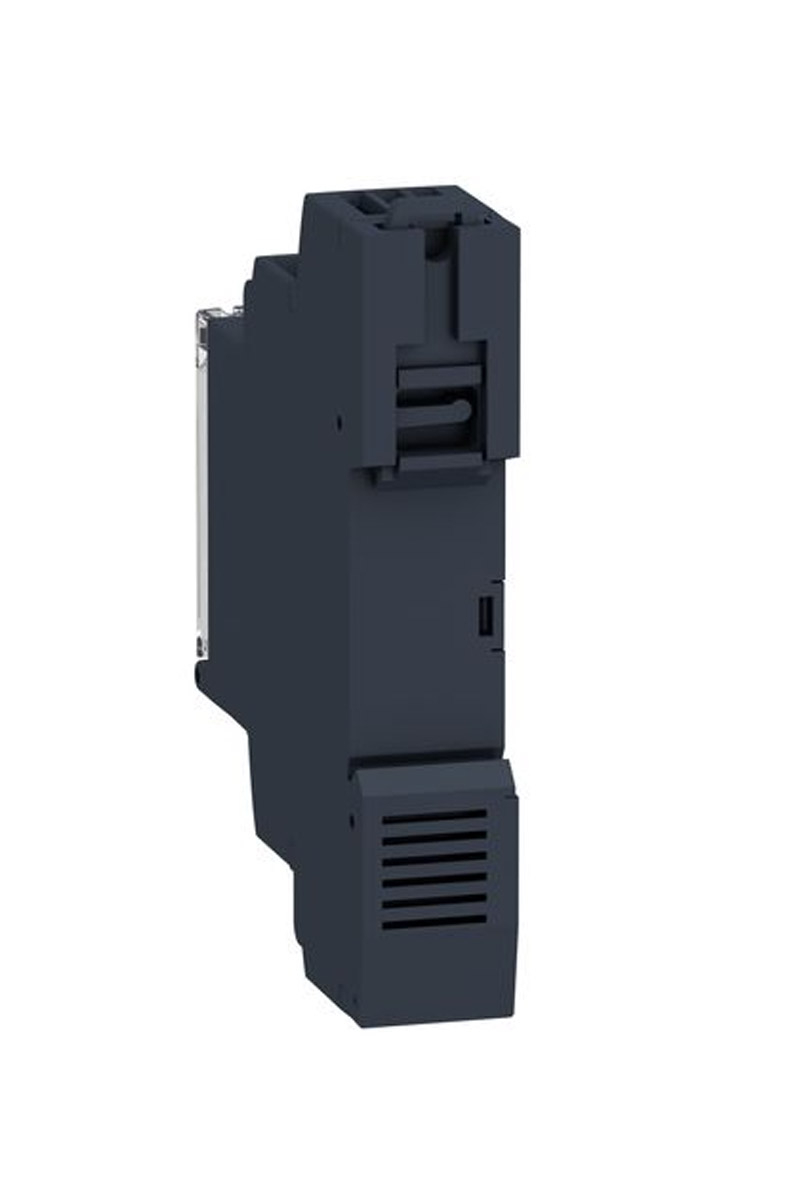

Schneider RM17UBE15 Rm17-U 65-260V AC/DC Gerilim Kontrol Rölesi

Harmony Control Relays

Gerilim kontrol rölesi

Monofaze ve DC besleme için

RM17UBE

Kendinden enerjili
Aşırı gerilim ve düşük gerilim algılama

Ayarlanabilir 0.1...10 s, 0 + 10 % eşik değerini geçerken

1250 VA

10 mA -de 5 V DC

5 A AC/DC

0…3 VA AC

65...260 V gerilim AC/DC

AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
DC-14 'e uygun IEC 60947-5-1

1 K/A

1500 ms zaman gecikmesi

250 V AC/DC

110...240 V AC/DC 50/60 Hz +/- 10 %

50…270 V AC/DC

1 W DC

20 ms

50...60 Hz +/- 10 %

1 K/A

5 A

150 ms doğru rms değeri olarak ölçüm döngüsü

3 % sabit 'ineşik ayarı

1000 ms DC
500 ms AC

Tam ölçek değerinin +/- %10'u

+/- % 0,5 için giriş ve ölçüm devresi
+/- 1 % için zaman gecikmesi

Tüm serinin < % 1 üzerinde gerilim değişimi ile
%0,2/°C sıcaklık değişimi ile

DC güç kaynağı üzerinde sabit polarite

CE

III 'e uygun IEC 60664-1

> 500 MOhm -de 500 V DC 'e uygun IEC 60255-5
> 500 MOhm -de 500 V DC 'e uygun IEC 60664-1

250 V 'e uygun IEC 60664-1
400 V 'e uygun IEC 60664-1

Herhangi bir konum olmadan

Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...2 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu

0,6… 1 N.m 'e uygun IEC 60947-1

Kendiliğinden sönen plastik

Güç AÇIK: LED (yeşil)
Röle AÇIK: LED (sarı)

35 mm simetrik DIN rayı 'e uygunEN/IEC 60715

100000 döngü

30000000 döngü

<= 360 çalışma/saat tam yük

B10d = 470000
MTTFd = 502,2 yıl

17,5 mm

0,08 kg

Aşırı gerilim ve düşük gerilim algılama

RM17
