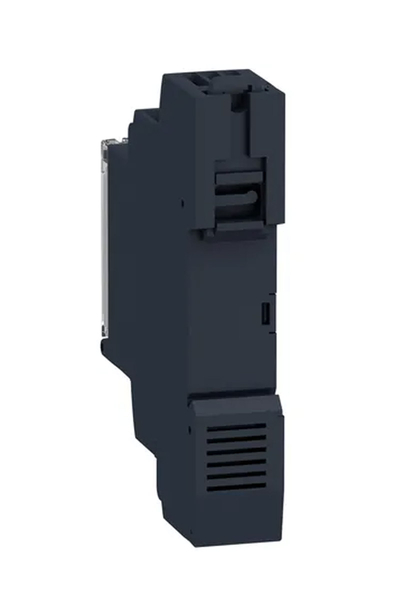

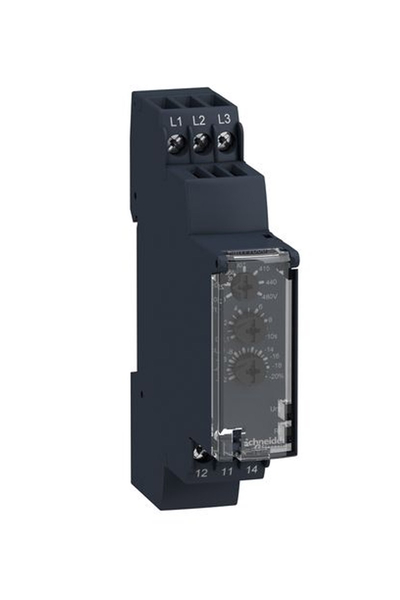

Schneider RM17TU00 Rm17-Tu 183-528V AC Çok Fonksiyonlu Kontrol Rölesi

Harmony Control Relays

3-evre kontrol rölesi

Çok fonksiyonlu kontrol rölesi

3 fazlı besleme için

RM17TU

Düşük gerilim algılama
Faz sırası
Faz hatası algılama

Ayarlanabilir 0.1...10 s, tam ölçek değerinin +/- %10'u

1250 VA

208...480 V gerilim AC

1 K/A

208...480 V

1500 ms zaman gecikmesi

250 V AC
250 V DC

10 mA -de 5 V DC

5 A AC
5 A DC

183…528 V AC

-% 12 +% 10 Un

0…22 VA -de 400 V AC 50 Hz

50...60 Hz +/- 10 %

1 K/A

5 A

183…528 V AC

2 %

650 ms

150 ms doğru rms değeri olarak ölçüm döngüsü

208 V AC aralığında %-2...-12
220 V AC aralığında %-2...-17
Seçilen Un'nin %2...20'si
480 V AC aralığında %+2...+17

208...480 V faz-faz

Seçilen Un'nin %5...15'i

0,5 % için giriş ve ölçüm devresi
3 % için zaman gecikmesi

< % 0,05/°C sıcaklık değişimi ile
Tüm serinin < % 1 üzerinde gerilim değişimi ile

0,7 Un

< 200 ms (bir hata durumunda)

CE

III 'e uygun IEC 60664-1

> 500 MOhm -de 500 V DC 'e uygun IEC 60255-5
> 500 MOhm -de 500 V DC 'e uygun IEC 60664-1

400 V 'e uygun IEC 60664-1

50/60 Hz +/- 10 %

Herhangi bir konum olmadan

Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu

0,6… 1 N.m 'e uygun IEC 60947-1

Kendiliğinden sönen plastik

Güç AÇIK: LED (yeşil)
Röle AÇIK: LED (sarı)

35 mm simetrik DIN rayı 'e uygunEN/IEC 60715

100000 döngü

30000000 döngü

<= 360 çalışma/saat tam yük

AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1

MTTFd = 502,2 yıl
B10d = 470000

17,5 mm

0,13 kg
