Marka : Schneider Electric |Ürün Kodu : RE22R1HMR
☆☆☆☆☆
0 Yorum | Yorum Yap

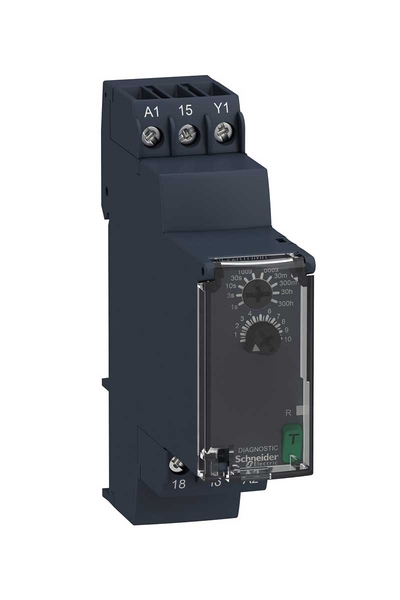

Schneider RE22R1HMR 24-240V AC/DC 0.05S-300Sa 1K/A Zaman Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Zaman Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Timer RelaysDijital çıkış tipi:RöleÜrün grubu:RE22Nominal çıkış akımı:8 AKontrol devresi gerilimi (Uc):24...240 VTamamlayıcı ÖzelliklerKontak tipi ve düzenleme:1 K/A zamanlı kontak, kadmiyumsuzZaman gecikme aralığı:3...30 s
0.3...3 sn
30...300 s
30...300 h
0.05...1 s
1...10 s
3...30 min
30...300 min
3...30 h
10...100 sKontrol tipi:Döner düğme
Teşhis butonu[Us] nominal besleme gerilimi:24...240 V AC/DC 50/60 HzSerbest Bırakma Giriş Voltajı:<= 2,4 VGerilim aralığı:0,85...1,1 UsBesleme frekansı:50...60 Hz +/- 5 %Bağlantılar - terminaller:Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönenTekrarlama doğruluğu:±%0,5'e uygun IEC 61812-1Sıcaklık sapması:+/- % 0,05/°CGerilim sapması:+/- % 0,2/VZaman gecikmesinin ayar doğruluğu:Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1Kontrol sinyali darbe genişliği:100 ms paralel yükle
30 msYalıtım direnci:100 MOhm -de 500 V DC 'e uygun IEC 60664-1İyileşme süresi:120 ms enerji kesmedeMikro kırılmalara bağışıklık:10 msVA cinsinden güç tüketimi:3 VA -de 240 V ACW cinsinden güç tüketimi:1,5 W -de 240 V DCVA cinsinden anahtarlama kapasitesi:2000 VAMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:8 AMaksimum anahtarlama gerilimi:250 V ACElektrik dayanıklılığı:100000 Döngü , 8 A -de 250 V, AC -1
100000 Döngü , 2 A -de 24 V, DC -1Mekanik dayanıklılık:10000000 döngüNominal dürtü dayanıklı voltaj:5 kV için 1,2…50 µs 'e uygunIEC 60664-1Gecikme Gücü:100 msAtlama mesafesi:4 kV/3 'e uygunIEC 60664-1Aşırı gerilim kategorisi:III 'e uygun IEC 60664-1Güvenlik güvenilirlik verisi:B10d = 280000
MTTFd = 308,2 yılMontaj konumu:Herhangi bir konumMontaj desteği:35 mm DIN rayı 'e uygunEN/IEC 60715Durum LED'i:Yeşil LED arka aydınlatma (sabit) için kadran imleç göstergesi
Sarı LED (sabit) için çıkış rölesi enerjili
Sarı LED (hızlı yanıp sönme) için zamanlama devam ediyor ve çıkış rölesi enerjisiz
Sarı LED (yavaş yanıp sönme) için zamanlama devam ediyor ve çıkış rölesi enerjiliGenişlik:22,5 mmÜrün ağırlığı:0,1 kgOrtam KoşullarıDielektrik gücü:2,5 kV için 1 mA/1 dakika -de 50 Hz röle çıkışı ve güç kaynağı arasındaile temel yalıtım 'e uygunIEC 61812-1Standartlar:UL 508
IEC 61812-1Direktifler:2006/95/EC - alçak gerilim yönergesi
2004/108/EC - elektromanyetik uyumlulukÜrün sertifikaları:CE
EAC
CSA
RCM
CCC
GL
ULNominal çalışma ortam sıcaklığı:-20…60 °CDepolama ortam koşulları:-40…70 °CIP koruma derecesi:Muhafaza: IP40 'e uygunIEC 60529
Ön yüz: IP50 'e uygunIEC 60529
Terminaller: IP20 'e uygunIEC 60529Kirletme derecesi:3 'e uygun IEC 60664-1Titreşim direnci:20 m/s² (f= 10…150 Hz) 'e uygun IEC 60068-2-6Darbe dayanımı:15 gn çalışmıyor için 11 ms 'e uygunIEC 60068-2-27
5 gn çalışma sırasında için 11 ms 'e uygunIEC 60068-2-27Bağıl nem:95 % -de 25…55 °CElektromanyetik uyumluluk:Hızlı geçici bağışıklık testi - test seviyesi: 1 kV (kapasitif bağlantı klipsi)seviye 3 'e uygunIEC 61000-4-4
Kesinti bağışıklık testi - test seviyesi: 1 kV (diferansiyel mod)seviye 3 'e uygunIEC 61000-4-5
Kesinti bağışıklık testi - test seviyesi: 2 kV (ortak mod)seviye 3 'e uygunIEC 61000-4-5
Elektrostatik deşarj - test seviyesi: 6 kV (kontak deşarjı)seviye 3 'e uygunIEC 61000-4-2
Elektrostatik deşarj - test seviyesi: 8 kV (hava deşarjı)seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: 10 V/m (80 MHz...1 GHz)seviye 3 'e uygunIEC 61000-4-3
Iletimli RF kesintileri - test seviyesi: 10 V (0,15...80 MHz)seviye 3 'e uygunIEC 61000-4-6
Hızlı geçici akımlar - test seviyesi: 2 kV (doğrudan kontak)seviye 3 'e uygunIEC 61000-4-4
Mikro kırılmalara ve gerilim düşüşlerine bağışıklık - test seviyesi: % 30 (500 ms) 'e uygunIEC 61000-4-11
Mikro kırılmalara ve gerilim düşüşlerine bağışıklık - test seviyesi: % 100 (20 ms) 'e uygunIEC 61000-4-11 -
