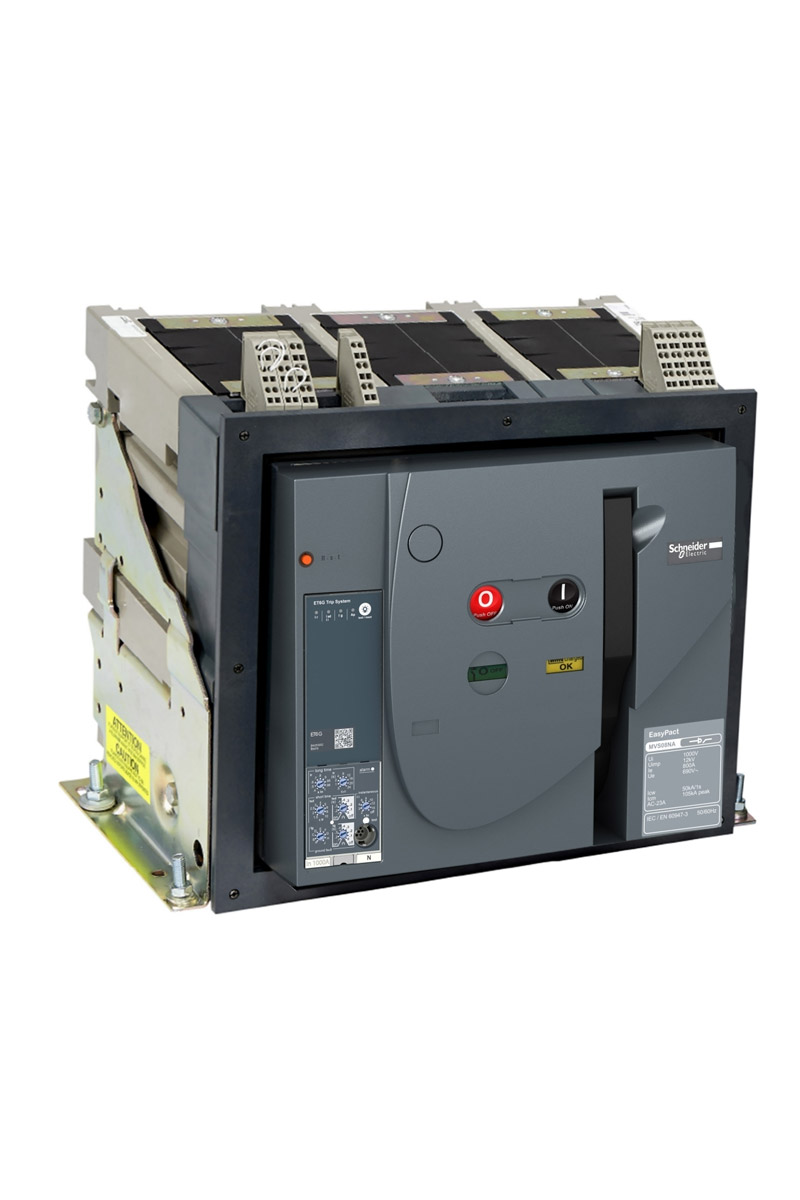

Kontrol tipi
:
Manuel işletimli
Montaj desteği
:
Ray
Taban plakası
Bağlantı konumu
:
Yatay
Dikey
[In] nominal akım
:
1250 A -de 40 °C
[Ui] nominal yalıtım voltajı
:
1000 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı
:
12 kV 'e uygunIEC 60947-2
[Ue] nominal çalışma voltajı
:
690 V AC 50/60 Hz 'e uygunIEC 60947-2
Devre kesici CT değeri
:
1250 A
Kesme kapasitesi
:
65 kA Icu -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kesme kapasitesi
:
65 kA (Ics) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA (Ics) -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık
:
20000 cycles (bakım ile) 'e uygunIEC 60947-2
10000 cycles (bakım olmadan) 'e uygunIEC 60947-2
Elektrik dayanıklılığı
:
Category B: 6000 cycles 440 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2
Category B: 4000 cycles 690 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2
Bağlantı aralığı
:
115 mm ayırıcısız
Kontak konum göstergesi
:
Evet
[Icm] nominal kısa devre kapama kapasitesi
:
143 kA (Icm) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2
[Icw] nominal kısa süreli dayanma akımı
:
65 kA (1 sn) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA (1 sn) -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA (3 s) -de 440/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Açma birimi koruma fonksiyonları
:
LSI
Koruma türü
:
Anlık kısa devre koruması
Kısa süreli kısa devre koruması
Aşırı yük koruma (uzun süreli)
Hata göstergesi
:
Kısa devre
Aşırı yük
Dahili hata
Uzun süreli açma ayar tipi lr
:
Ayarlanabilir 9 ayar
Uzun süreli açma ayar aralığı
:
0,4...1 x In
Uzun süreli gecikme ayarı tipi
:
Ayarlanabilir 9 ayar
[tr] uzun süreli gecikme ayari
:
0,5…24 s -de 6 x Ir
Kısa süreli açma ayarı tipi Isd
:
Ayarlanabilir 9 ayar
[Isd] kısa süreli açma ayarı aralığı
:
1.5...10 x Ir
Kısa süreli gecikme ayarı tipi
:
Ayarlanabilir 5 ayar
[tsd] kısa süreli gecikme ayarı aralığı
:
100…400 ms
Anlık açma ayar tipi li
:
Ayarlanabilir 9 ayar
Anlık açma ayar aralığı
:
Kapalı
2...15 x In
Alan seçimli kilitleme ZSI
:
Ile
Akım sensör derece aralığı
:
400/2000 A
Maksimum kesme süresi
:
25 ms
Maksimum kapama yanıt süresi
:
70 ms
