Marka : Schneider Electric |Ürün Kodu : LXM32MD18N4
☆☆☆☆☆
0 Yorum | Yorum Yap

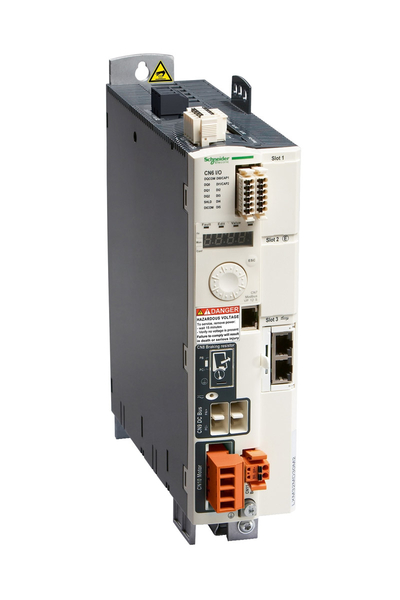

Schneider LXM32MD18N4 208/480V 1.8Kw Lexium Servo Sürücü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Lexium Servo Sürücü
Ürün ÖzellikleriÜrün serisi:Lexium 32Ürün ya da bileşen tipi:Hareket servo sürücüÜrün grubu:LXM32MSürücü biçimi:KitapFazların ağ sayısı:Trifaze[Us] nominal besleme gerilimi:200...240 V - 15...10 %
380...480 V - 15...10 %Besleme gerilimi limitleri:323…528 V
170…264 VBesleme frekansı:50/60 Hz - 5...5 %Şebeke frekansı:47,5...63 HzEMC filtresi:EntegreSürekli çıkış akımı:6 A -de 8 kHzÇıkış akımı 3s tepe:30 A -de 230 V için 5 s
18 A için 5 sMaksimum sürekli güç:1500 W -de 230 V
2200 W -de 400 VNominal güç:1,2 kW -de 230 V 8 kHz
1,8 kW -de 400 V 8 kHzHat akımı:9,9 A, THDI 72 % -de 115 V, harici hat bobini ile 'in2 mH
14,1 A, THDI 86 % -de 230 V, harici hat bobini ile 'in2 mH
4,5 A, THDI 165 % -de 480 V, hat bobini olmadan
12,7 A, THDI 135 % -de 230 V, hat bobini olmadanTamamlayıcı ÖzelliklerAnahtarlama frekansı:8 kHzAşırı gerilim kategorisi:IIIMaksimum sızıntı akımı:30 mAÇıkış gerilimi:<= güç besleme gerilimiElektrik yalıtımı:Güç ve kontrol arasındaKablonun tipi:Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPRElektrikli bağlantı:Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)Sıkma torku:CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.mDijital giriş sayısı:2 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)Dijital giriş tipi:Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)Örnekleme süresi:DI: 0,25 ms gizli
0,25 msDijital giriş gerilimi:24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlikDijital giriş lojiği:Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1Yanıt süresi:<= 5 ms STO_A grubu, STO_B grubuDijital çıkış sayısı:3Dijital çıkış tipi:Lojik çikislar (DO)24 V DCDijital çıkış gerilimi:<= 30 V DCDijital çıkış lojiği:Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2Kontak sıçrama süresi:<= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DIFrenleme akımı:1,7 AÇıkışta yanıt süresi:250 µs (DO) için gizli çikislarKontrol sinyali tipi:Servo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 mKoruma tipi:Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyaliGüvenlik fonksiyonu:STO (güvenli tork kapatma), entegre
SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile
SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile
SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile
SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ileHaberleşme arayüzü:Modbus, entegre
CANopen, ayrılmış haberleşme kartlı
CANmotion, ayrılmış haberleşme kartlı
Ethernet/IP, ayrılmış haberleşme kartlı
EtherCAT, ayrılmış haberleşme kartlı
Profibus, ayrılmış haberleşme kartlı
DeviceNet, ayrılmış haberleşme kartlı
G/Ç, ayrılmış haberleşme kartlıKonnektörün tipi:RJ45 (CN7 etiketli) için ModbusDevreye alma limanı:2 telli RS485 çoklu priz için Modbusİletim hızı:9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için ModbusAdreslerin sayısı:1…247 için ModbusDurum LED'i:1 LED (kırmızı) servo sürücü gerilimiSinyalleme fonksiyonu:Hataların ekranı 7 segmentİşaretleme:CEÇalışma konumu:Dikey +/- 10 dereceGenişlik:68 mmYükseklik:270 mmDerinlik:237 mmÜrün ağırlığı:2,1 kgOrtam Koşulları -
