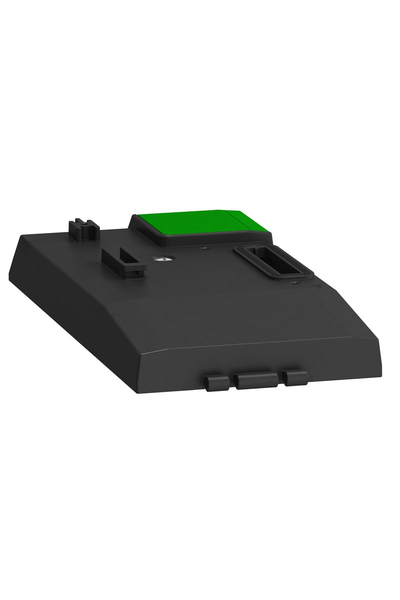

Schneider LXM32ICAN Lxm32İ-Lexium 32İ Canopen/Canmotion Hız Kontrol Ünitesi

Lexium 32i

Kontrol ünitesi

LXM32i

Kart

2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)

Güvenlik (STO_A grubu, STO_B grubu terminaller)
Lojik (DI terminaller)

DI: 0,25 ms gizli

24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik

Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1

<= 5 ms STO_A grubu, STO_B grubu

2

Lojik çikislar (DO)24 V DC

<= 30 V DC

Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2

<= 1 ms için STO_A grubu, STO_B grubu
0,25 µs...1,5 ms için DI

50 mA

250 µs (DO) için gizli çikislar

Servo motor enkoder geri beslemesi

Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali

Güvenli Tork Kesme güvenlik fonksiyonu, entegre

CANmotion, entegre
CANopen DS402, entegre

M12 için CANmotion
M12 için CANopen
RJ45 için Modbus

Slave

2 telli RS485 çoklu priz için Modbus

9600, 19200, 38400 bps veriyolu uzunlugu için 0…40 m için Modbus

1…127 için CANopen, CANmotion
1…247 için Modbus

1 LED (kırmızı) servo sürücü gerilimi
1 LED hata
1 LED RUN

Iletimli EMC 'e uygunEN 55011 sınıf A grup 1
Iletimli EMC 'e uygunEN 55011 sınıf A grup 2
Iletimli EMC 'e uygunEN/IEC 61800-3 ortam 2 kategori C3
Iletimli EMC 'e uygunIEC/EN 61800-3 kategori C2
EMC bağışıklığı 'e uygunIEC/EN 61800-3 ortam 1 ve 2
EMC bağışıklığı seviye 3 'e uygunEN/IEC 61000-4-2
EMC bağışıklığı seviye 3 'e uygunEN/IEC 61000-4-3
EMC bağışıklığı seviye 3 'e uygunEN/IEC 61000-4-5
EMC bağışıklığı seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC 'e uygunEN 55011 sınıf A grup 2
Yayılmalı EMC 'e uygunIEC/EN 61800-3 kategori C3

Doğal konveksiyon

<= 1000 m olmadan
> 1000...3000 m koşullarla

Dikey +/- 10 derece

0,636 kg
