Marka : Schneider Electric |Ürün Kodu : LXM32CU90M2
☆☆☆☆☆
0 Yorum | Yorum Yap

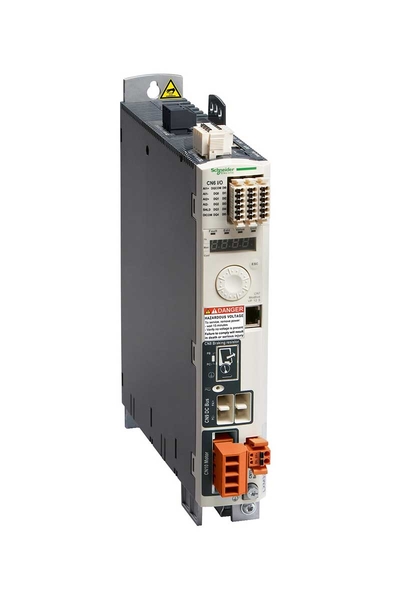

Schneider LXM32CU90M2 115/230V 0.3/0.5Kw Lexium Servo Sürücü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Lexium Servo Sürücü
Ürün ÖzellikleriÜrün serisi:Lexium 32Ürün ya da bileşen tipi:Hareket servo sürücüÜrün grubu:LXM32CSürücü biçimi:KitapFazların ağ sayısı:Monofaze[Us] nominal besleme gerilimi:100...120 V - 15...10 %
200...240 V - 15...10 %Besleme gerilimi limitleri:170…264 V
85…132 VBesleme frekansı:50/60 Hz - 5...5 %Şebeke frekansı:47,5...63 HzEMC filtresi:EntegreSürekli çıkış akımı:3 A -de 8 kHzÇıkış akımı 3s tepe:6 A -de 115 V için 5 s
9 A -de 230 V için 5 sMaksimum sürekli güç:300 W -de 115 V
900 W -de 230 VNominal güç:0,3 kW -de 115 V 8 kHz
0,5 kW -de 230 V 8 kHzHat akımı:5,2 A, THDI 90 % -de 115 V, harici hat bobini ile 'in2 mH
6,3 A, THDI 107 % -de 230 V, harici hat bobini ile 'in2 mH
5,4 A, THDI 159 % -de 115 V, hat bobini olmadan
4,5 A, THDI 166 % -de 230 V, hat bobini olmadanTamamlayıcı ÖzelliklerAnahtarlama frekansı:8 kHzAşırı gerilim kategorisi:IIIMaksimum sızıntı akımı:30 mAÇıkış gerilimi:<= güç besleme gerilimiElektrik yalıtımı:Güç ve kontrol arasındaKablonun tipi:Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPRElektrikli bağlantı:Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)Sıkma torku:CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.mDijital giriş sayısı:2 güvenlik ayrık giriş(ler)
6 lojik ayrık giriş(ler)Dijital giriş tipi:Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)Örnekleme süresi:ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog
DI: 0,25 ms gizliDijital giriş gerilimi:24 V DC için lojik
24 V DC için güvenlikDijital giriş lojiği:Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1Yanıt süresi:<= 5 ms STO_A grubu, STO_B grubuDijital çıkış sayısı:5Dijital çıkış tipi:Lojik çikislar (DO)24 V DCDijital çıkış gerilimi:<= 30 V DCDijital çıkış lojiği:Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2Kontak sıçrama süresi:<= 1 ms için STO_A grubu, STO_B grubu
0,25 µs...1,5 ms için DIFrenleme akımı:50 mAAnalog giriş sayısı:2Çıkışta yanıt süresi:250 µs (DO) için gizli çikislarMutlak doğruluk hatası:< +/- % 0,5Doğrusallık hatası:< +/- % 0,1Analog giriş tipi:ANA1+/ANA1-, ANA2+/ANA2- analog giriş: diferansiyel +/- 10 V, empedans: >= 20 Ohm, çözünürlük: 14 bitKontrol sinyali tipi:Servo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 mKoruma tipi:Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyaliGüvenlik fonksiyonu:STO (güvenli tork kapatma), entegreHaberleşme arayüzü:Modbus, entegreKonnektörün tipi:RJ45 (CN7 etiketli) için ModbusDevreye alma limanı:2 telli RS485 çoklu priz için Modbusİletim hızı:9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için ModbusAdreslerin sayısı:1…247 için ModbusDurum LED'i:1 LED (kırmızı) servo sürücü gerilimiSinyalleme fonksiyonu:Hataların ekranı 7 segmentİşaretleme:CEÇalışma konumu:Dikey +/- 10 dereceÜrün uyumluluğu:Servo motor BMH (70 mm, 1 motor yigini)
Servo motor BSH (70 mm, 1 motor yigini)
Servo motor BSH (55 mm, 3 motor yigini)
Servo motor BSH (55 mm, 1 motor yigini)
Servo motor BSH (55 mm, 2 motor yigini)Genişlik:48 mmYükseklik:270 mmDerinlik:237 mmÜrün ağırlığı:1,7 kgOrtam Koşulları -
