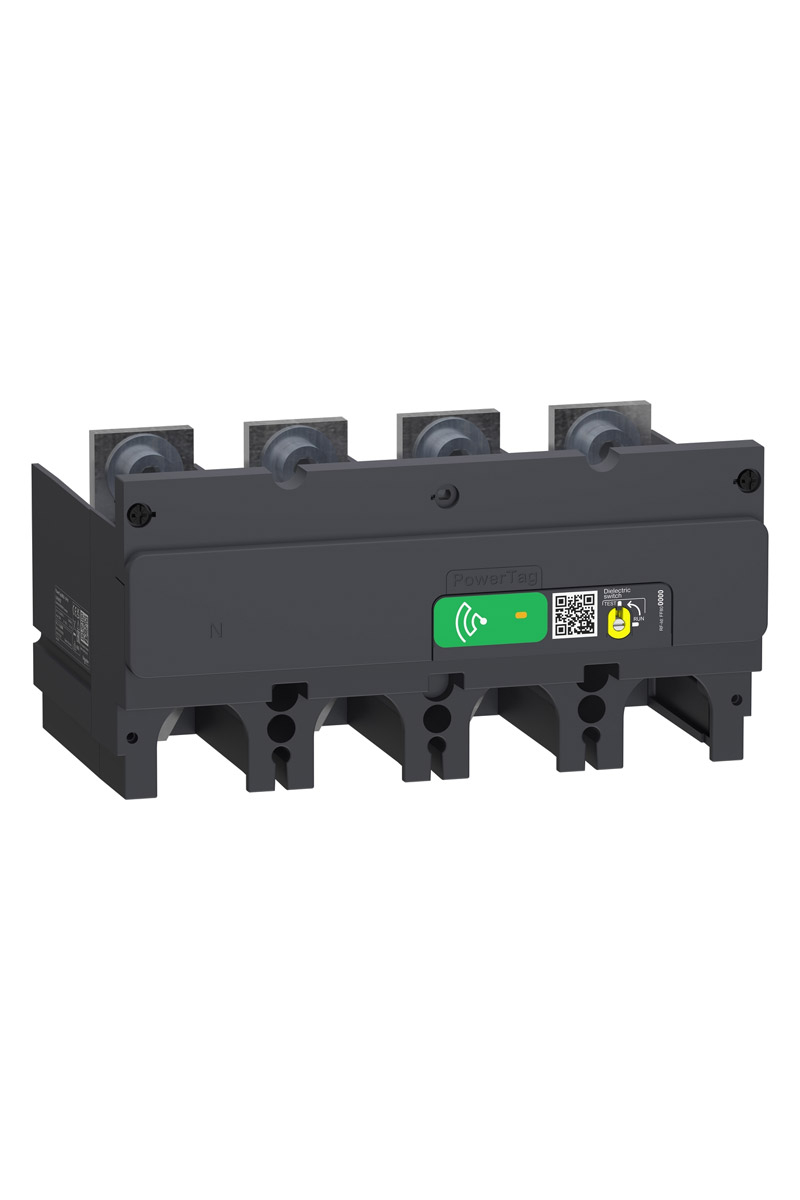

Schneider LV434023 630A 3P+N Powertag Monoconnect Enerji Sensörü

PowerLogic

PowerTag M630

Energy sensor

3P + N

630 A

100 A

400 mA

1260 A

Enerji yönetimi
Aşırı yük alarmı
Güç faktörü
Yük izleme
Devre izleme

Acti9 Smartlink SI B
Acti9 Smartlink SI D
Acti9 PowerTag Link C
Acti9 PowerTag Link
Acti9 PowerTag Link HD
Harmony Hub
Wiser IP module
EcoStruxure Panel Server Universal
EcoStruxure Panel Server Advanced
PrismaSet Active

Compact NSX Compact NSX400...630
Compact INS Compact INS320...630
Compact INV Compact INV320...630
Compact NS Compact NS400/630
Easypact EasyPact CVS400
Easypact EasyPact CVS630

Aktif ve reaktif enerji
Aktif ve reaktif güç
Görünen güç
Akım
Gerilim
Güç faktörü

Sınıf 1 aktif enerji 'e uygunIEC 61557-12
Sınıf 2 reaktif enerji 'e uygunIEC 61557-12
Sınıf 1 etkin güç 'e uygunIEC 61557-12
Sınıf 2 reaktif güç 'e uygunIEC 61557-12
Sınıf 2 görünen güç 'e uygunIEC 61557-12
Sınıf 1 akım 'e uygunIEC 61557-12
Sınıf 0.5 gerilim 'e uygunIEC 61557-12
Sınıf 1 güç faktörü 'e uygunIEC 61557-12

Güç faktörü 0...1: sınıf 1 -de 25 °C 'e uygunIEC 61557-12
Active energy Ep IN/OUT/tot 0...281 x 10exp(9) kWh: sınıf 1 -de 25 °C 'e uygunIEC 61557-12
Reactive energy Ep IN/OUT/tot 0...281 x 10exp(9) kVARh: sınıf 2 -de 25 °C 'e uygunIEC 61557-12
Voltage U12, U23, U31 320...480 V: sınıf 0.5 -de 25 °C 'e uygunIEC 61557-12
Voltage V1N, V2N, V3N 184...276 V: sınıf 0.5 -de 25 °C 'e uygunIEC 61557-12
Current I1, I2, I3, Iavg 20...630 A: sınıf 1 -de 25 °C 'e uygunIEC 61557-12
Apparent power S, S1, S2, S6 221 VA...1048 kVA: sınıf 2 -de 25 °C 'e uygunIEC 61557-12
Active power P, P1, P2, P6 221 W...1048 kW: sınıf 1 -de 25 °C 'e uygunIEC 61557-12
Reactive power Q, Q1, Q2, Q6 221 VAR...1048 kVAR: sınıf 2 -de 25 °C 'e uygunIEC 61557-12
Frekans 45...65 Hz

Alt

Devre kesicide

45 mm

Radyo frekansı 2,4…2,4835 GHz 'e uygun IEEE 802.15.4 (11…26)< 5 ms

10 mW

1.2 x In

Cıvatalı

50 N.m

230 V AC, +/- %20, faz ve nötr arasında
400 V AC, +/- %20, fazlar arasında

50 Hz
60 Hz

3,7 VA

IEC 61557-12
IEC 61010-1
ETSI EN 301 487-1
IEC 61010-2-030
IEC 61326-1
ETSI EN 300 328

91 mm

185 mm

110 mm

1000 g

Koyu gri (RAL 7016)
