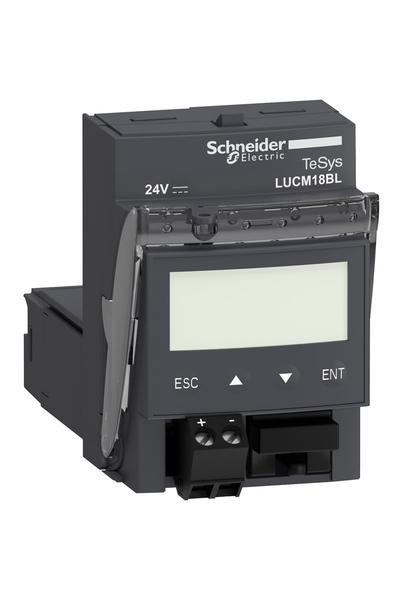

Schneider LUCM18BL Tesys U 24V DC 1P/3P 4.5-18A Çok Fonksiyonlu Kontrol Ünitesi

TeSys

TeSys Ultra

TeSys Ultra

LUCM

Çok fonksiyonlu kontrol ünitesi

En gelişmiş kontrol ve koruma gereksinimleri, ekranlı

Manuel veya otomatik sıfırlama
Koruma fonksiyonu alarmı
Faz hatası ve faz dengesizliğine karşı koruma
Aşırı yük ve kısa devreye karşı koruma
Izleme fonksiyonu, ana motor parametrelerinin göstergesi
Kayıt fonksiyonu
Toprak hata koruması
Termik aşırı yük ve manyetik arızanın farklılaşması
Aşırı yük, yüksüz çalışma

Power base LUB32
Power base LUB38
Power base LUB320
Power base LUB380
Reversing contactor breaker LU2B32FU
Reversing contactor breaker LU2B38FU

690 V AC

40...60 Hz

Trifaze motor - soğutma: kendinden soğutmalı - ayar fabrika ayarı
Trifaze motor - soğutma: kendinden soğutmalı, cebri soğutmalı - ayar ayarlanabilir
Monofaze motor - soğutma: kendinden soğutmalı, cebri soğutmalı - ayar ayarlanabilir

AC-41
AC-43
AC-44

7,5 kW -de 400...440 V AC 50/60 Hz için 3 faz motorlar
9 kW -de 500 V AC 50/60 Hz için 3 faz motorlar
15 kW -de 690 V AC 50/60 Hz için 3 faz motorlar
4 kW -de 400...440 V AC 50/60 Hz için 1 faz motorlar

4,5…18 A

Sınıf 5…30 - frekans limiti: 50…60 Hz - sıcaklık kompanzasyonu: -25…55 °C 'e uygunIEC 60947-6-2
Sınıf 5…30 - frekans limiti: 50…60 Hz - sıcaklık kompanzasyonu: -25…55 °C 'e uygunUL 508

14,2 x Ir +/- %20

24 V DC

20...28 V için DC devre 24 V çalışma sırasında
14,5 V için DC devre 24 V düşme

220 mA -de 24 V DC Kapatırken I maksimum LUB32'li
220 mA -de 24 V DC Kapatırken I maksimum with LUB38
80 mA -de 24 V DC I rms sızdırmaz LUB32'li
80 mA -de 24 V DC I rms sızdırmaz with LUB38

1,8 W için kontrol devresi LUB32'li
1,8 W için kontrol devresi with LUB38
0,8 W için harici yardımcı devre

35 ms açma LUB32'li için kontrol devresi
35 ms açma with LUB38 için kontrol devresi
65 ms kapama LUB32'li için kontrol devresi
65 ms kapama with LUB38 için kontrol devresi

RS485 çoklu priz - konnektör(ler): RJ45 - konum: ön panel - haberleşme protokolü: Modbus RTU 19200 bit/s

<= 200 ms

12 karakterden oluşan 2 satır - ekran LCD - İngilizce - doğruluk +/- 5 % - çözünürlük Ir’nin %1’i
12 karakterden oluşan 2 satır - ekran LCD - Fransızca - doğruluk +/- 5 % - çözünürlük Ir’nin %1’i
12 karakterden oluşan 2 satır - ekran LCD - Almanca - doğruluk +/- 5 % - çözünürlük Ir’nin %1’i
12 karakterden oluşan 2 satır - ekran LCD - İtalyanca - doğruluk +/- 5 % - çözünürlük Ir’nin %1’i
12 karakterden oluşan 2 satır - ekran LCD - İspanyolca - doğruluk +/- 5 % - çözünürlük Ir’nin %1’i

Otomatik sıfırlama - ayar: ayar aralığı
Manuel - ayar: fabrika ayarı
Manuel - ayar: ayar aralığı
Uzaktan sıfırlama - ayar: ayar aralığı

1…1000 s - reset manuel veya otomatik sıfırlama - ayar ayarlanabilir
120 s - reset manuel - ayar fabrika ayarı

İngilizce - ayar fabrika ayarı
İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca - ayar ayarlanabilir

Ortalama akım (fabrika ayarı)
Ortalama akım (ayarlanabilir)
Son 5 hatanın nedeni (ayarlanabilir)
Faz akımı (ayarlanabilir)
Kaçak akım (ayarlanabilir)
Faz dengesizliği (ayarlanabilir)
Motorun termik durumu (ayarlanabilir)

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Denizcilik

690 V 'e uygun IEC 60947-6-2
600 V 'e uygun UL 60947-4-1
600 V 'e uygun CSA C22.2 No 60947-4-1

6 kV 'e uygunIEC 60947-6-2

400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1

Takılabilir (ön yüz)

45 mm

66 mm

60 mm

0,175 kg

LUCM
