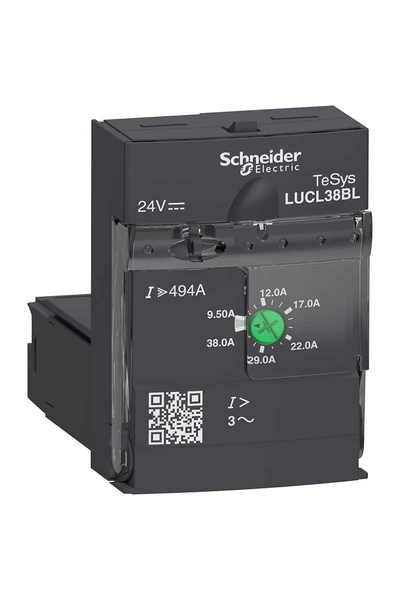

Schneider LUCL38BL Tesys U 24V DC 9.5-38A Standart Kontrol Ünitesi

Name: elektromarketim
Rating: 4.7 (177 reviews)

%66
İNDİRİM

8.544,00 ₺

2.904,96 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Standart Kontrol Ünitesi
Ürün Özellikleri
Seri
:
TeSys
Ürün serisi
:
TeSys Ultra
Ürün adı
:
TeSys Ultra
Ürün grubu
:
LUCL
Ürün ya da bileşen tipi
:
Manyetik kontrol ünitesi
Ürüne özel uygulama
:
Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması
Ana işlev mevcut
:
Kısa devre koruması
Manuel sıfırlama
Ürün uyumluluğu
:
Power base LUB38
Power base LUB380
Reversing contactor breaker LU2B38BL
[Ue] nominal çalışma voltajı
:
690 V AC
Ağ frekansı
:
40...60 Hz
Yük tipi
:
Trifaze motor - soğutma: kendinden soğutmalı
Kullanım kategorisi
:
AC-43
Motor gücü kW
:
18,5 kW -de 400...440 V AC 50/60 Hz
18,5 kW -de 500 V AC 50/60 Hz
22 kW -de 690 V AC 50/60 Hz
Nominal motor akımı ayar aralığı
:
9,5…38 A
Açma eşiği
:
14,2 x Ir +/- %20
[UC] Kontrol devresi voltajı
:
24 V DC
Tamamlayıcı Özellikler
Kontrol devresi gerilim limitleri
:
20...27 V için DC devre 24 V çalışma sırasında
14,5 V için DC devre 24 V düşme
Tipik akım tüketimi
:
220 mA -de 24 V DC Kapatırken I maksimum with LUB38
80 mA -de 24 V DC I rms sızdırmaz with LUB38
Isı dağılımı
:
3 W için kontrol devresi with LUB38
Çalışma süresi
:
35 ms açma with LUB38 için kontrol devresi
70 ms kapama with LUB38 için kontrol devresi
Standartlar
:
EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli
Ürün sertifikaları
:
CE
UL
CSA
CCC (pending)
EAC (pending)
[Ui] nominal yalıtım voltajı
:
690 V 'e uygun IEC 60947-6-2
600 V 'e uygun UL 60947-4-1
600 V 'e uygun CSA C22.2 No 60947-4-1
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunIEC 60947-6-2
Devrenin güvenli ayrılması
:
400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1
Sabitleme modu
:
Takılabilir (ön yüz)
Genişlik
:
45 mm
Yükseklik
:
66 mm
Derinlik
:
60 mm
Ürün ağırlığı
:
0,135 kg
Uyumluluk kodu
:
LUCL
Ortam Koşulları
IP koruma derecesi
:
IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1
IP20 diğer yüzler 'e uygunIEC 60947-1
IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1
Koruyucu bakım
:
TH 'e uygun IEC 60068
Çalışma için ortam hava sıcaklığı
:
-25…70 °C
Depolama ortam koşulları
:
-40…85 °C
Çalışma yüksekliği
:
2000 m
Yangına dayanıklılık
:
960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12
650 °C 'e uygunIEC 60695-2-12
Darbe dayanımı
:
10 gn güç kutbu açık 'e uygunIEC 60068-2-27
15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27
Titreşim direnci
:
2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6
4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6
Elektrostatik deşarja direnç
:
8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2
8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2
Yayılmayan şok dalgası
:
1 kV seri mod 'e uygun IEC 60947-6-2
2 kV ortak mod 'e uygun IEC 60947-6-2
Yayılmalı alanlara direnç
:
10 V/m 3 'e uygun IEC 61000-4-3
Hızlı geçici akımlara direnç
:
2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4
4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4
Telsiz elektrik alanlara bağışıklık
:
10 V 'e uygun IEC 61000-4-6
Mikro kırılmalara bağışıklık
:
3 ms
Voltaj düşüşlerine bağışıklık
:
%70/500 ms 'e uygun IEC 61000-4-11
