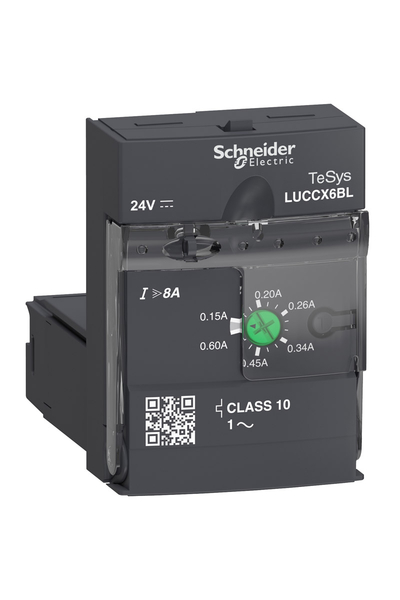

Schneider LUCCX6BL Tesys U 24V DC 0.15-0.6A İleri Seviye Kontrol Ünitesi

TeSys

TeSys Ultra

TeSys Ultra

LUCC

Gelişmiş kontrol ünitesi

Temel koruma ve gelişmiş fonksiyonlar, haberleşme

Faz hatası ve faz dengesizliğine karşı koruma
Aşırı yük ve kısa devreye karşı koruma
Toprak hata koruması
Manuel sıfırlama

Power base LUB12
Power base LUB32
Power base LUB38
Power base LUB120
Power base LUB320
Power base LUB380
Reversing contactor breaker LU2B12BL
Reversing contactor breaker LU2B32BL
Reversing contactor breaker LU2B38BL

690 V AC

40...60 Hz

Monofaze motor

AC-43
AC-41
AC-44

0,15…0,6 A

Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…55 °C 'e uygunIEC 60947-6-2
Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…55 °C 'e uygunUL 508

14,2 x Ir +/- %20

24 V DC

20...27 V için DC devre 24 V çalışma sırasında
14,5 V için DC devre 24 V düşme

130 mA -de 24 V DC Kapatırken I maksimum LUB12'li
220 mA -de 24 V DC Kapatırken I maksimum LUB32'li
220 mA -de 24 V DC Kapatırken I maksimum with LUB38
60 mA -de 24 V DC I rms sızdırmaz LUB12'li
80 mA -de 24 V DC I rms sızdırmaz LUB32'li
80 mA -de 24 V DC I rms sızdırmaz with LUB38

2 W için kontrol devresi LUB12'li
3 W için kontrol devresi LUB32'li
3 W için kontrol devresi with LUB38

35 ms açma LUB12'li için kontrol devresi
35 ms açma LUB32'li için kontrol devresi
35 ms açma with LUB38 için kontrol devresi
70 ms kapama LUB12'li için kontrol devresi
70 ms kapama LUB32'li için kontrol devresi
70 ms kapama with LUB38 için kontrol devresi

Manuel sıfırlama

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Denizcilik

690 V 'e uygun IEC 60947-6-2
600 V 'e uygun UL 60947-4-1
600 V 'e uygun CSA C22.2 No 60947-4-1

6 kV 'e uygunIEC 60947-6-2

400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1

Takılabilir (ön yüz)

45 mm

66 mm

60 mm

LUCC
