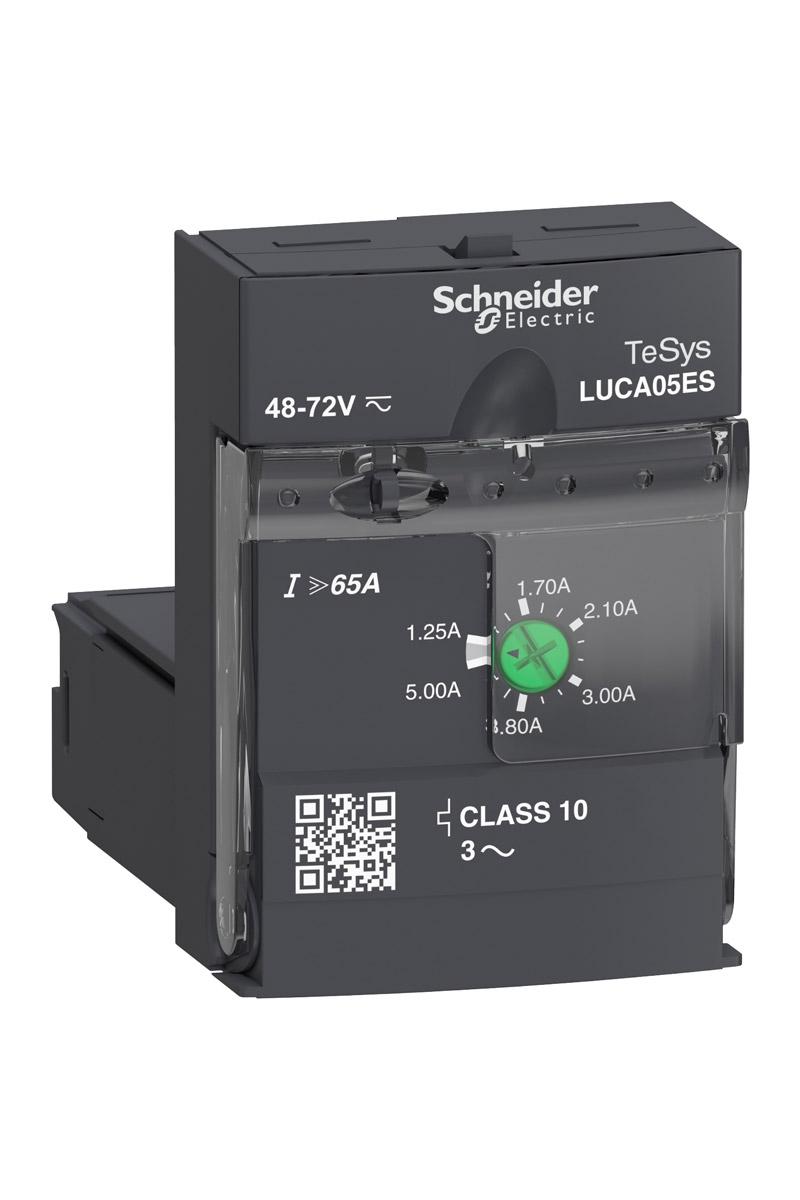

Schneider LUCA05ES 1.25-5A Termik Manyetik Kontrol Ünitesi

TeSys

TeSys Ultra

TeSys Ultra

LUCA

Standart kontrol ünitesi

Motor control
Motor protection

Motor yolvericiler için temel koruma gereksinimleri: aşırı yük ve kısa devre

Toprak hata koruması
Manuel sıfırlama
Aşırı yük ve kısa devreye karşı koruma
Faz hatası ve faz dengesizliğine karşı koruma

Power base LUB12
Power base LUB32
Power base LUB38
Power base LUB120
Power base LUB320
Power base LUB380
Reversing contactor breaker LU2B12ES
Reversing contactor breaker LU2B32ES

690 V AC

40...60 Hz

Trifaze motor - soğutma: kendinden soğutmalı

AC-41
AC-43
AC-44

1,5 kW -de 400...440 V AC 50/60 Hz
2,2 kW -de 500 V AC 50/60 Hz
3 kW -de 690 V AC 50/60 Hz

1,25…5 A

Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunIEC 60947-6-2
Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunUL 508

14,2 x Ir +/- %20

Evet

48 V AC
48...72 V DC

38,5...72 V için AC devre 48 V çalışma sırasında
38,5...93 V için DC devre 48...72 V çalışma sırasında
29 V için AC devre 48 V düşme
29 V için DC devre 48...72 V düşme

280 mA -de 48 V AC Kapatırken I maksimum LUB12'li
280 mA -de 48 V AC Kapatırken I maksimum LUB32'li
280 mA -de 48 V AC Kapatırken I maksimum with LUB38
280 mA -de 48...72 V DC Kapatırken I maksimum LUB12'li
280 mA -de 48...72 V DC Kapatırken I maksimum LUB32'li
280 mA -de 48...72 V DC Kapatırken I maksimum with LUB38
35 mA -de 48 V AC I rms sızdırmaz LUB12'li
45 mA -de 48 V AC I rms sızdırmaz LUB32'li
45 mA -de 48 V AC I rms sızdırmaz with LUB38
35 mA -de 48...72 V DC I rms sızdırmaz LUB12'li
45 mA -de 48...72 V DC I rms sızdırmaz LUB32'li
45 mA -de 48...72 V DC I rms sızdırmaz with LUB38

2 W için kontrol devresi LUB12'li
3 W için kontrol devresi LUB32'li
3 W için kontrol devresi with LUB38

35 ms açma LUB12'li için kontrol devresi
35 ms açma LUB32'li için kontrol devresi
35 ms açma with LUB38 için kontrol devresi
60 ms kapama LUB12'li için kontrol devresi
60 ms kapama LUB32'li için kontrol devresi
60 ms kapama with LUB38 için kontrol devresi

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Denizcilik

690 V 'e uygunIEC 60947-6-2
600 V 'e uygunUL 60947-4-1
600 V 'e uygunCSA C22.2 No 60947-4-1

6 kV 'e uygunIEC 60947-6-2

400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1

Takılabilir (ön yüz)

45 mm

66 mm

60 mm

0,135 kg

LUCA
