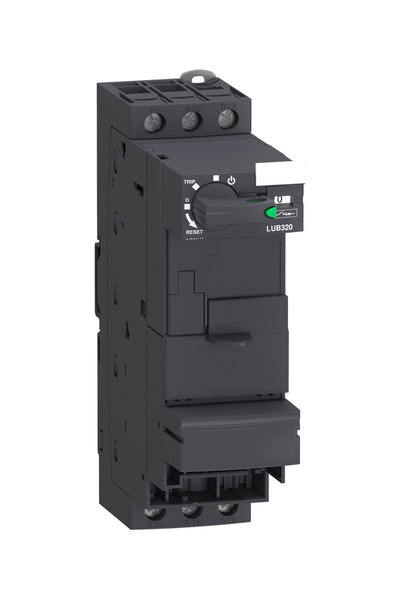

Schneider LUB320 Tesys U 32A Bağlantısız Kontrollü Güç Tabanı

TeSys

TeSys Ultra

LUB

Tek yönlü güç kaidesi

3P

Evet

690 V AC için güç devresi

40...60 Hz

32 A

28,5 A -de <= 440 V
23 A -de 500 V
21 A -de 690 V

AC-43
AC-44
AC-41

50 kA -de 230 V
50 kA -de 440 V
10 kA -de 500 V
4 kA -de 690 V

1 NA + 1 NK

Tip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1
Tip ayna kontak (1 NK) 'e uygunIEC 60947-1

24 V AC 50/60 Hz
24 V DC
48...72 V AC 50/60 Hz
48...72 V DC
110...240 V AC 50/60 Hz
110...220 V DC

200 mA -de 24 V DC Kapatırken I maksimum LUCM'li
220 mA -de 24 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li
220 mA -de 24 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li
25 mA -de 110...220 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li
25 mA -de 110...240 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li
280 mA -de 110...220 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li
280 mA -de 110...240 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li
280 mA -de 48...72 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li
280 mA -de 48...72 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li
45 mA -de 48...72 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li
45 mA -de 48...72 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li
75 mA -de 24 V DC I rms sızdırmaz LUCM'li
80 mA -de 24 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li
90 mA -de 24 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li

3 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li
1,8 W için kontrol devresi LUCM'li

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

35 ms açma LUCA, LUCB, LUCC, LUCD, LUCM'li için kontrol devresi
50 ms -de >= 72 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi
60 ms -de 48 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi
70 ms -de 24 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi
65 ms kapama LUCM'li için kontrol devresi

15 Milyon Döngü

3600 cyc/h

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Denizcilik

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli

690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3)
600 V 'e uygunUL 60947-4-1
600 V 'e uygunCSA C22.2 No 60947-4-1

6 kV 'e uygunIEC 60947-6-2

400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek N

Klipsli (DIN rayı)
Vidayla sabit (plaka)

Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² sert
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² sert
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² esnek kablo uçsuz
Kontrol devresi: bağlantısız

Kontrol devresi: 0,8…1,2 N.m düz tornavida 5 mm
Kontrol devresi: 0,8…1,2 N.m Philips no 1 tornavida 5 mm
Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm
Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm
Güç devresi: 1,9…2,5 N.m pozidriv No 2 tornavida 6 mm

45 mm

154 mm

126 mm

0,865 kg

LUB
