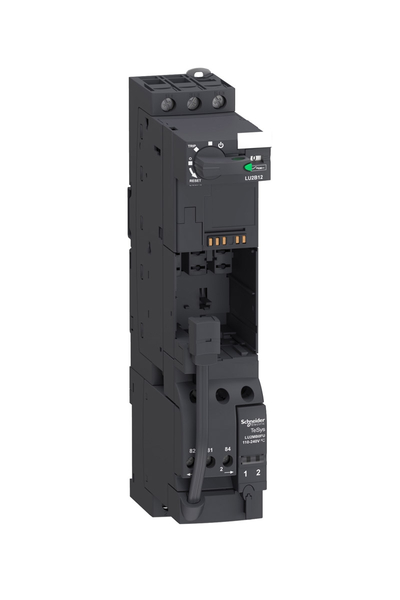

Schneider LU2BA0BL Tesys U 24V DC 12A Bağlantısız Kontrollü Güç Tabanı
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Tesys U Güç Tabanı
Ürün ÖzellikleriSeri:TeSysÜrün adı:TeSys UltraÜrün grubu:LU2BÜrün ya da bileşen tipi:Enversör güç kaidesiÜrün uyumluluğu:Kontrol ünitesi LUC.X6BL
Kontrol ünitesi LUC.1XBL
Kontrol ünitesiLUC.05BL
Kontrol ünitesi LUC.12BLKutup tanımı:3PYalıtıma uygunluk:Evet[Ue] nominal çalışma voltajı:690 V AC için güç devresiAğ frekansı:40...60 Hz[Ith] klasik açık hava termik akımı:12 A[Ie] nominal çalışma akımı:12 A -de <= 440 V
12 A -de 500 V
9 A -de 690 VKullanım kategorisi:AC-43
AC-44
AC-41[Ics] nominal hizmet kesme kapasitesi:50 kA -de 230 V
50 kA -de 440 V
10 kA -de 500 V
4 kA -de 690 VYardımcı kontak düzenleme:1 NA + 1 NKYardımcı kontak tipi:Tip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1
Tip ayna kontak (1 NK) 'e uygunIEC 60947-1[UC] Kontrol devresi voltajı:24 V DCKontrol devresi gerilim limitleri:14,5 V DC düşme
20...27 V DC çalışma sırasındaTamamlayıcı ÖzelliklerTipik akım tüketimi:120 mA -de 24 V DC Kapatırken I maksimum
120 mA -de 24 V DC I rms sızdırmazIsı dağılımı:2 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li
1,7 W için kontrol devresi LUCM'liAni faz süresi:15 ms DCGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Çalışma süresi:150 ms yön değişikliği ile için güç devresi
75 ms yön değişikliği olmadan için güç devresi
35 ms açma LUCA, LUCB, LUCC, LUCD, LUCM'li için kontrol devresi
75 ms kapama LUCM'li için kontrol devresi
70 ms kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresiMekanik dayanıklılık:15 Milyon DöngüMaksimum çalışma oranı:3600 cyc/hÜrün sertifikaları:CE
UL
CSA
CCC
EAC
ASEFA
ATEX
DenizcilikStandartlar:EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli[Ui] nominal yalıtım voltajı:690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3)
600 V 'e uygunUL 60947-4-1
600 V 'e uygunCSA C22.2 No 60947-4-1[Uimp] nominal darbe dayanım voltajı:6 kV 'e uygunIEC 60947-6-2Devrenin güvenli ayrılması:400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek NSabitleme modu:Klipsli (DIN rayı)
Vidayla sabit (plaka)Bağlantılar - terminaller:Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² sert
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² sert
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² esnek kablo uçsuz
Kontrol devresi: bağlantısızSıkma torku:Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm
Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm
Güç devresi: 1,9…2,5 N.m pozidriv No 2 tornavida 6 mmGenişlik:45 mmYükseklik:224 mmDerinlik:126 mmÜrün ağırlığı:1,27 kgUyumluluk kodu:LU2BOrtam Koşulları -
