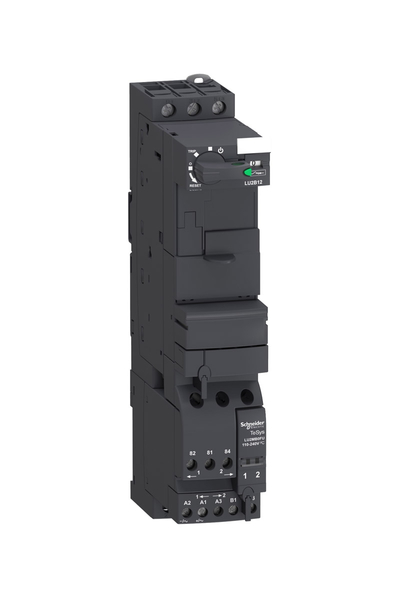

Schneider LU2B12FU Tesys U Tesys U 110-220V AC/DC 3P 12A Ana Ünite

TeSys

TeSys Ultra

LU2B

Enversör güç kaidesi

kontrol ünitesi LUC.X6FU
kontrol ünitesi LUC.1XFU
kontrol ünitesi LUC.05FU
kontrol ünitesi LUC.12FU

3P

Evet

690 V AC için güç devresi

40...60 Hz

12 A

12 A -de <= 440 V
12 A -de 500 V
9 A -de 690 V

AC-43
AC-44
AC-41

50 kA -de 230 V
50 kA -de 440 V
10 kA -de 500 V
4 kA -de 690 V

1 NA + 1 NK

Tip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1
Tip ayna kontak (1 NK) 'e uygunIEC 60947-1

110...240 V AC 50/60 Hz
110...220 V DC

55 V DC düşme
55 V AC düşme
88...242 V DC çalışma sırasında
88...264 V AC çalışma sırasında

1000 mA -de 110...220 V DC Kapatırken I maksimum
1000 mA -de 110...240 V AC Kapatırken I maksimum

2 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li
1,7 W için kontrol devresi LUCM'li

25 ms AC 50/60 Hz
15 ms DC

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

150 ms yön değişikliği ile için güç devresi
35 ms açma için kontrol devresi
75 ms yön değişikliği olmadan için güç devresi
50 ms kapama için kontrol devresi

15 Milyon Döngü

3600 cyc/h

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Denizcilik

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, faz bariyerli
CSA C22.2 No 60947-4-1, faz bariyerli

690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3)
600 V 'e uygunUL 60947-4-1
600 V 'e uygunCSA C22.2 No 60947-4-1

6 kV 'e uygunIEC 60947-6-2

400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N
400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek N

Klipsli (DIN rayı)
Vidayla sabit (plaka)

Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm² esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² sert
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm² esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² sert
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² sert
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² sert
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² esnek kablo uçsuz

Kontrol devresi: 0,8…1,2 N.m düz tornavida 5 mm
Kontrol devresi: 0,8…1,2 N.m Philips no 1 tornavida 5 mm
Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm
Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm
Güç devresi: 1,9…2,5 N.m pozidriv No 2 tornavida 6 mm

45 mm

224 mm

126 mm

1,27 kg

LU2B
