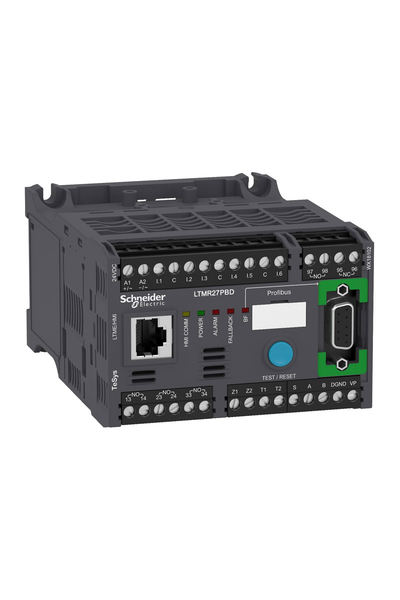

Schneider LTMR27PBD Tesys-T 24VDC 27A Motor Kontrolör

TeSys

TeSys T

LTMR

Motor kontrolörü

Ekipman izleme ve kontrolü

1,35…27 A

24 V DC

56...127 mA

20,4…26,24 V DC

Profibus DP

Profibus DP polarize 2 telli RS485 arayüz, adresleme 1...125, aktarim hizi 9,6 kbit/s...12 Mbit/s, SUB-D 9ile 2 blendajlı bükümlü çift, tip A
Profibus DP polarize 2 telli RS485 arayüz, adresleme 1...125, aktarim hizi 9,6 kbit/s...12 Mbit/s, terminal bloğuile 2 blendajlı bükümlü çift, tip A

6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1
0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1

4 A gG için çıkış
0,5 A gG için kontrol devresi

Aşırı yük
Termal koruma
Güç faktörü varyasyonu
Aşırı yük (uzun süreli)
Faz hatası
Yük dalgalanması
Faz dengesizliği
Kilitli rotor
Toprak kaçağı koruma
Termal aşırı yük koruması
Ters polarite koruması

Yolverme akım ve süresi
Hata kaydetme
Aşırı yük açma öncesindeki kalan çalışma süresi
Motor kontrol komutu kaydetme
Çalışma saatleri sayacı/çalışma süresi
Açma kapsamı bilgisi
Açma geçmişi bilgisi
Faz hatası ve toprak hatası açma sayaçları
Olay kaydetme
Aşırı yük açma sonrasında bekleme süresi

6

7 mA

Lojik giriş: < 5 V ve <= 15 mA için 5 ms

Lojik giriş: < 15 V ve 2...15 mA için 15 ms

2 Hz

5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış

480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)

1800 cyc/h

1 NA + 1 NK hata sinyali
3 NA

Ortalama akım Iavg
Sıcaklık
Dengesiz akım
Faz akımı I1, I2, I3 RMS
Toprak hatası akımı

5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
1 % akım
5 % aktif ve reaktif güç

III

5,08 mm

Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz

Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm

3

Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)

91 mm

61 mm

122,5 mm

0,53 kg

Web sunucusu

LTMR
