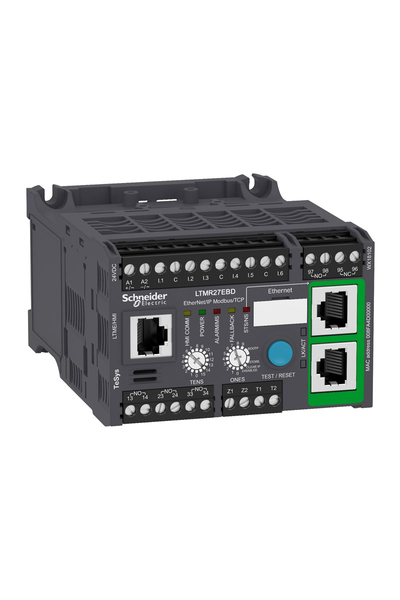

Schneider LTMR27EBD Tesys T 1.35A 27A 24VDC Ethernet/Ip Motor Kontrolörü

TeSys

TeSys T

LTMR

Motor kontrolörü

Ekipman izleme ve kontrolü

1,35…27 A

24 V DC

56...127 mA

20,4…26,24 V DC

Modbus TCP/EtherNet/IP

Ethernet IEEE 802.3 arayüz, adresleme 0...159, aktarim hizi 10...100 Mbit/s, RJ45ile 2 ekranlı bükülmüş çift

6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1
0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1

4 A gG için çıkış
0,5 A gG için kontrol devresi

Toprak kaçağı koruma
Faz hatası
Termal koruma
Aşırı yük
Aşırı yük (uzun süreli)
Ters polarite koruması
Güç faktörü varyasyonu
Faz dengesizliği
Termal aşırı yük koruması
Yük dalgalanması
Kilitli rotor

Aşırı yük açma öncesindeki kalan çalışma süresi
Çalışma saatleri sayacı/çalışma süresi
Aşırı yük açma sonrasında bekleme süresi
Faz hatası ve toprak hatası açma sayaçları
Hata kaydetme
Açma kapsamı bilgisi
Açma geçmişi bilgisi
Motor kontrol komutu kaydetme
Yolverme akım ve süresi
Olay kaydetme

6

7 mA

Lojik giriş: < 5 V ve <= 15 mA için 5 ms

Lojik giriş: < 15 V ve 2...15 mA için 15 ms

2 Hz

5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış

480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)

1800 cyc/h

1 NA + 1 NK hata sinyali
3 NA

Faz akımı I1, I2, I3 RMS
Ortalama akım Iavg
Dengesiz akım
Toprak hatası akımı
Sıcaklık

5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
1 % akım
5 % aktif ve reaktif güç

III

5,08 mm

Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz

Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm

3

Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)

91 mm

61 mm

122,5 mm

0,53 kg

Web sunucusu

LTMR
