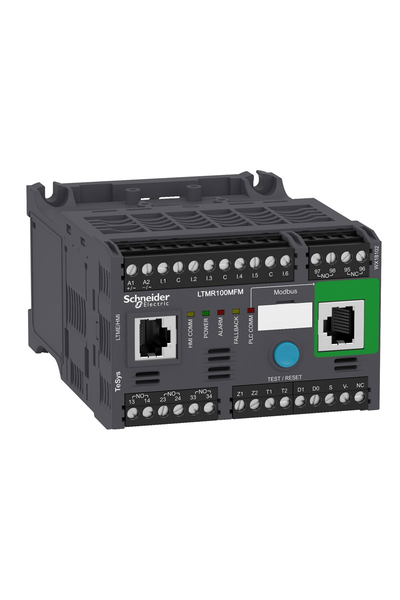

Schneider LTMR100MFM Tesys T Modbus için 100-240V AC 5-100A Motor Kontrolörü

TeSys

TeSys T

LTMR

Motor kontrolörü

Ekipman izleme ve kontrolü

5…100 A

100...240 V AC 50/60 Hz

8...62.8 mA

93,5…264 V AC

Modbus

Modbus 2 telli RS 485 arayüz, adresleme 1...247, aktarim hizi 1,2...19,2 kbit/sn, RJ45ile 2 ekranlı bükülmüş çift
Modbus 2 telli RS 485 arayüz, adresleme 1...247, aktarim hizi 1,2...19,2 kbit/sn, terminal bloğuile 2 ekranlı bükülmüş çift

4 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1
6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1

4 A gG için çıkış
0,5 A gG için kontrol devresi

Yük dalgalanması
Toprak kaçağı koruma
Aşırı yük (uzun süreli)
Aşırı yük
Kilitli rotor
Termal koruma
Termal aşırı yük koruması
Güç faktörü varyasyonu
Ters polarite koruması
Faz hatası
Faz dengesizliği

Motor kontrol komutu kaydetme
Yolverme akım ve süresi
Açma geçmişi bilgisi
Faz hatası ve toprak hatası açma sayaçları
Çalışma saatleri sayacı/çalışma süresi
Aşırı yük açma öncesindeki kalan çalışma süresi
Hata kaydetme
Açma kapsamı bilgisi
Olay kaydetme
Aşırı yük açma sonrasında bekleme süresi

6

3,1 mA -de 100 V
7,5 mA -de 240 V

Lojik giriş: 0...40 V ve <= 15 mA için 25 ms

Lojik giriş: 79...264 V ve >= 2 mA için 25 ms

2 Hz

5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış

480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)

1800 cyc/h

1 NA + 1 NK hata sinyali
3 NA

Sıcaklık
Toprak hatası akımı
Ortalama akım Iavg
Dengesiz akım
Faz akımı I1, I2, I3 RMS

5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
5 % aktif ve reaktif güç
0,02 akım

III

5,08 mm

Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz

Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm

3

Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)

91 mm

61 mm

122,5 mm

0,53 kg

Web sunucusu

LTMR
