Marka : Schneider Electric |Ürün Kodu : LTMR100MBD
☆☆☆☆☆
0 Yorum | Yorum Yap

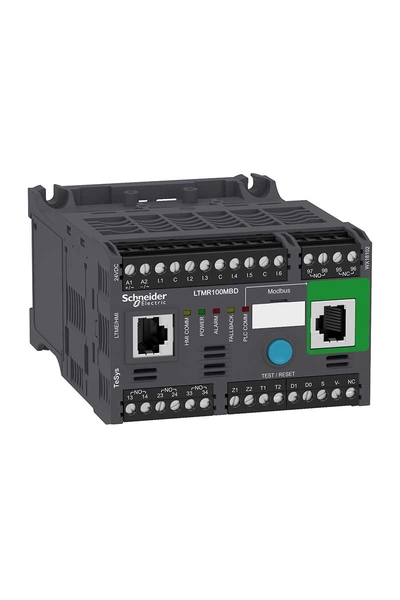

Schneider LTMR100MBD Tesys-T 24VDC 100A Motor Kontrolör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Motor Kontrolörü
Ürün ÖzellikleriSeri:TeSysÜrün adı:TeSys TÜrün grubu:LTMRÜrün ya da bileşen tipi:Motor kontrolörüCihaz uygulaması:Ekipman izleme ve kontrolüÖlçüm akımı:5…100 A[Us] nominal besleme gerilimi:24 V DCAkım tüketimi:56...127 mABesleme gerilimi limitleri:20,4…26,24 V DCHaberleşme port protokolü:ModbusVeriyolu tipi:Modbus 2 telli RS 485 arayüz, adresleme 1...247, aktarim hizi 1,2...19,2 kbit/sn, RJ45ile 2 ekranlı bükülmüş çift
Modbus 2 telli RS 485 arayüz, adresleme 1...247, aktarim hizi 1,2...19,2 kbit/sn, terminal bloğuile 2 ekranlı bükülmüş çiftTamamlayıcı Özellikler[Uimp] nominal darbe dayanım voltajı:6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1
0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1Ilgili Sigorta Dezeri:4 A gG için çıkış
0,5 A gG için kontrol devresiKoruma türü:Termal aşırı yük koruması
Faz dengesizliği
Aşırı yük (uzun süreli)
Faz hatası
Termal koruma
Güç faktörü varyasyonu
Ters polarite koruması
Aşırı yük
Kilitli rotor
Yük dalgalanması
Toprak kaçağı korumaAğ ve makine tanı tipi:Aşırı yük açma öncesindeki kalan çalışma süresi
Faz hatası ve toprak hatası açma sayaçları
Hata kaydetme
Aşırı yük açma sonrasında bekleme süresi
Motor kontrol komutu kaydetme
Olay kaydetme
Yolverme akım ve süresi
Açma geçmişi bilgisi
Çalışma saatleri sayacı/çalışma süresi
Açma kapsamı bilgisiLojik giriş sayısı:6Giriş akımı:7 mAMevcut Durum 0 Garantili:Lojik giriş: < 5 V ve <= 15 mA için 5 msMevcut Durum 1 Garantili:Lojik giriş: < 15 V ve 2...15 mA için 15 msMaksimum çıkış anahtarlama frekansı:2 HzYük akımı:5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkışİzin verilen güç:480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)Maksimum çalışma oranı:1800 cyc/hKontak tipi ve düzenleme:1 NA + 1 NK hata sinyali
3 NAÖlçüm tipi:Faz akımı I1, I2, I3 RMS
Sıcaklık
Ortalama akım Iavg
Toprak hatası akımı
Dengesiz akımÖlçüm doğruluğu:5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
5 % aktif ve reaktif güç
0,02 akımAşırı gerilim kategorisi:IIIBağlantı aralığı:5,08 mmBağlantılar - terminaller:Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuzSıkma torku:Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mmKirletme derecesi:3Elektromanyetik uyumluluk:Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)Genişlik:91 mmYükseklik:61 mmDerinlik:122,5 mmÜrün ağırlığı:0,53 kgWeb hizmetleri:Web sunucusuUyumluluk kodu:LTMROrtam Koşulları -
