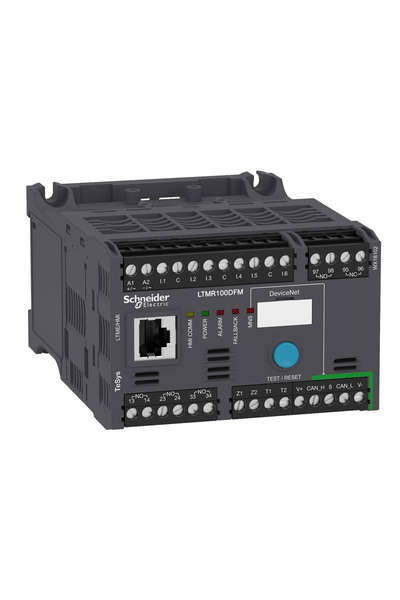

Schneider LTMR100DFM Tesys T 100A 100 240VAC Devicenet Motor Kontrolörü

TeSys

TeSys T

LTMR

Motor kontrolörü

Ekipman izleme ve kontrolü

5…100 A

100...240 V AC 50/60 Hz

8...62.8 mA

93,5…264 V AC

DeviceNet

DeviceNet ISO 1198 arayüz, adresleme 1...64, aktarim hizi 125...500 kbit/s, terminal bloğuile 4 bükümlü blendajlı kablo çifti

4 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1
6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1

4 A gG için çıkış
0,5 A gG için kontrol devresi

Faz hatası
Aşırı yük (uzun süreli)
Yük dalgalanması
Termal aşırı yük koruması
Güç faktörü varyasyonu
Aşırı yük
Kilitli rotor
Termal koruma
Toprak kaçağı koruma
Faz dengesizliği
Ters polarite koruması

Motor kontrol komutu kaydetme
Açma geçmişi bilgisi
Çalışma saatleri sayacı/çalışma süresi
Faz hatası ve toprak hatası açma sayaçları
Aşırı yük açma öncesindeki kalan çalışma süresi
Hata kaydetme
Açma kapsamı bilgisi
Olay kaydetme
Yolverme akım ve süresi
Aşırı yük açma sonrasında bekleme süresi

6

3,1 mA -de 100 V
7,5 mA -de 240 V

Lojik giriş: 0...40 V ve <= 15 mA için 25 ms

Lojik giriş: 79...264 V ve >= 2 mA için 25 ms

2 Hz

5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış

480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)

1800 cyc/h

1 NA + 1 NK hata sinyali
3 NA

Dengesiz akım
Sıcaklık
Ortalama akım Iavg
Toprak hatası akımı
Faz akımı I1, I2, I3 RMS

5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
5 % aktif ve reaktif güç
0,02 akım

III

5,08 mm

Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz

Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm

3

Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)

91 mm

61 mm

122,5 mm

0,53 kg

Web sunucusu

LTMR
