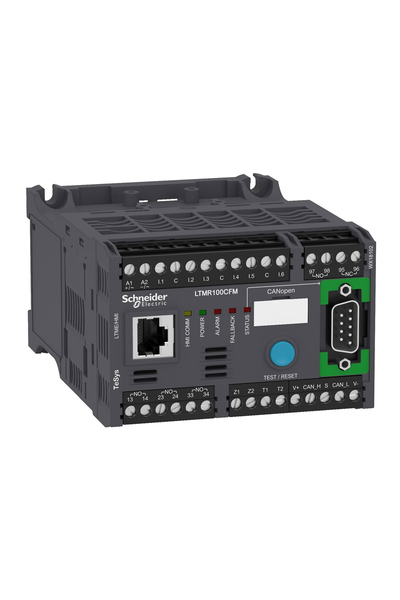

Schneider LTMR100CFM Tesys T 100A 100/240VAC Canopen 6 Logic Motor Kontrolörü

TeSys

TeSys T

LTMR

Motor kontrolörü

Ekipman izleme ve kontrolü

5…100 A

100...240 V AC 50/60 Hz

8...62.8 mA

93,5…264 V AC

CANopen

CANopen ISO 1198 arayüz, adresleme 1...127, aktarim hizi 10...1000 kbit/s, SUB-D 9ile 4 bükümlü blendajlı kablo çifti
CANopen ISO 1198 arayüz, adresleme 1...127, aktarim hizi 10...1000 kbit/s, terminal bloğuile 4 bükümlü blendajlı kablo çifti

4 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1
6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1

4 A gG için çıkış
0,5 A gG için kontrol devresi

Termal koruma
Kilitli rotor
Faz hatası
Toprak kaçağı koruma
Aşırı yük (uzun süreli)
Güç faktörü varyasyonu
Faz dengesizliği
Yük dalgalanması
Termal aşırı yük koruması
Ters polarite koruması
Aşırı yük

Olay kaydetme
Açma geçmişi bilgisi
Yolverme akım ve süresi
Çalışma saatleri sayacı/çalışma süresi
Motor kontrol komutu kaydetme
Aşırı yük açma öncesindeki kalan çalışma süresi
Hata kaydetme
Faz hatası ve toprak hatası açma sayaçları
Aşırı yük açma sonrasında bekleme süresi
Açma kapsamı bilgisi

6

3,1 mA -de 100 V
7,5 mA -de 240 V

Lojik giriş: 0...40 V ve <= 15 mA için 25 ms

Lojik giriş: 79...264 V ve >= 2 mA için 25 ms

2 Hz

5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış

480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)

1800 cyc/h

1 NA + 1 NK hata sinyali
3 NA

Toprak hatası akımı
Faz akımı I1, I2, I3 RMS
Dengesiz akım
Sıcaklık
Ortalama akım Iavg

5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
5 % aktif ve reaktif güç
0,02 akım

III

5,08 mm

Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz

Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm

3

Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)

91 mm

61 mm

122,5 mm

0,53 kg

Web sunucusu

LTMR
