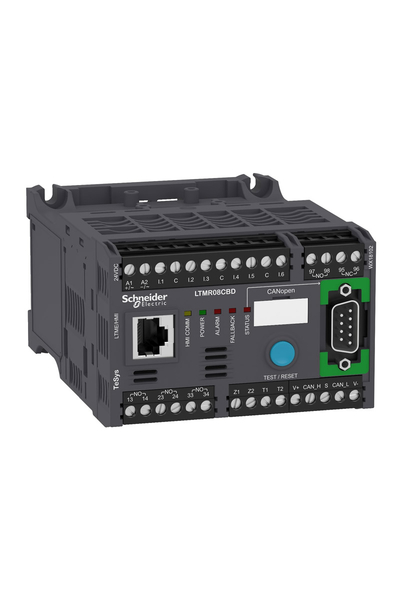

Schneider LTMR08CBD Tesys T Canopen için 24V DC 0.4-8A Motor Kontrolörü

TeSys

TeSys T

LTMR

Motor kontrolörü

Ekipman izleme ve kontrolü

0,4…8 A

24 V DC

56...127 mA

20,4…26,24 V DC

CANopen

CANopen ISO 1198 arayüz, adresleme 1...127, aktarim hizi 10...1000 kbit/s, SUB-D 9ile 4 bükümlü blendajlı kablo çifti
CANopen ISO 1198 arayüz, adresleme 1...127, aktarim hizi 10...1000 kbit/s, terminal bloğuile 4 bükümlü blendajlı kablo çifti

6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1
0,8 kV haberleşme devresi 'e uygunEN/IEC 60947-4-1
0,8 kV besleme, girişler ve çıkışlar 'e uygunEN/IEC 60947-4-1

4 A gG için çıkış
0,5 A gG için kontrol devresi

Aşırı yük (uzun süreli)
Faz hatası
Yük dalgalanması
Faz dengesizliği
Ters polarite koruması
Termal koruma
Termal aşırı yük koruması
Toprak kaçağı koruma
Güç faktörü varyasyonu
Aşırı yük
Kilitli rotor

Açma kapsamı bilgisi
Aşırı yük açma öncesindeki kalan çalışma süresi
Yolverme akım ve süresi
Olay kaydetme
Motor kontrol komutu kaydetme
Çalışma saatleri sayacı/çalışma süresi
Aşırı yük açma sonrasında bekleme süresi
Açma geçmişi bilgisi
Faz hatası ve toprak hatası açma sayaçları
Hata kaydetme

6

7 mA

Lojik giriş: < 5 V ve <= 15 mA için 5 ms

Lojik giriş: < 15 V ve 2...15 mA için 15 ms

2 Hz

5 A -de 250 V AC için lojik çıkış
5 A -de 30 V DC için lojik çıkış

480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış)
30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış)

1800 cyc/h

1 NA + 1 NK hata sinyali
3 NA

Ortalama akım Iavg
Faz akımı I1, I2, I3 RMS
Sıcaklık
Toprak hatası akımı
Dengesiz akım

5...15 % toprak hatası akım dahili ölçümü
1 % gerilim (100...830 V)
3 % güç faktörü
5 % toprak hatası akım harici ölçümü
+/- 30 dak/yıl dahili saat
0,02 sıcaklık
1 % akım
5 % aktif ve reaktif güç

III

5,08 mm

Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz

Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm

3

Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Gerilim düşüşleri ve kesintileri bağışıklık testi (% 70, 500 ms) (EN/IEC 61000-4-11)
Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6)
Kesintiler (0,5 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (1 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (2 kV) (EN/IEC 61000-4-5)
Kesintiler (4 kV) (EN/IEC 61000-4-5)

91 mm

61 mm

122,5 mm

0,53 kg

Web sunucusu

LTMR
