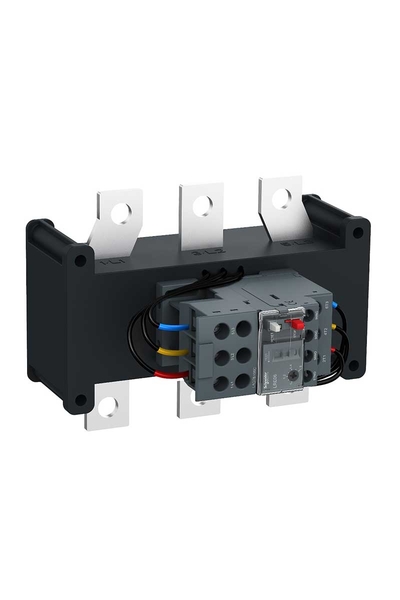

Schneider LRE488 EASYPACT TVS 321-513A Termik Röle

EasyPact

EasyPact TVS

Diferansiyel termal aşırı yük rölesi

LRE

Motor koruma

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1

LC1E400...630

AC

50...60 Hz

Kontaktör altında
Plaka

Sınıf 10A 'e uygunIEC 60947-4-1

Röle açma göstergesi

321…513 A

1,14 +/- 0,06 Ir 'e uygun IEC 60947-4-1

Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7
Titreşimler: 3 Gn 'e uygunIEC 60068-2-6

1 NA + 1 NK

5 A için sinyalleme devresi

<= 690 V AC

800 A gG için güç devresi
500 A aM için güç devresi
5 A gG için sinyalleme devresi

690 V 'e uygun IEC 60947-4-1

6 kV

Açma göstergesi

Durdurma: kırmızı açma/kapama butonu
Sıfırlama: yeşil açma/kapama butonu

-20…60 °C

55 mm

Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: pabuçlar
Güç devresi: çubuklar - busbar kesiti: 5 x 30 mm

Güç devresi: 35 N.m - üzerinde çubuklar M10
Güç devresi: 35 N.m - üzerinde pabuçlar M10
Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

140 mm

242 mm

148 mm

3,2 kg
