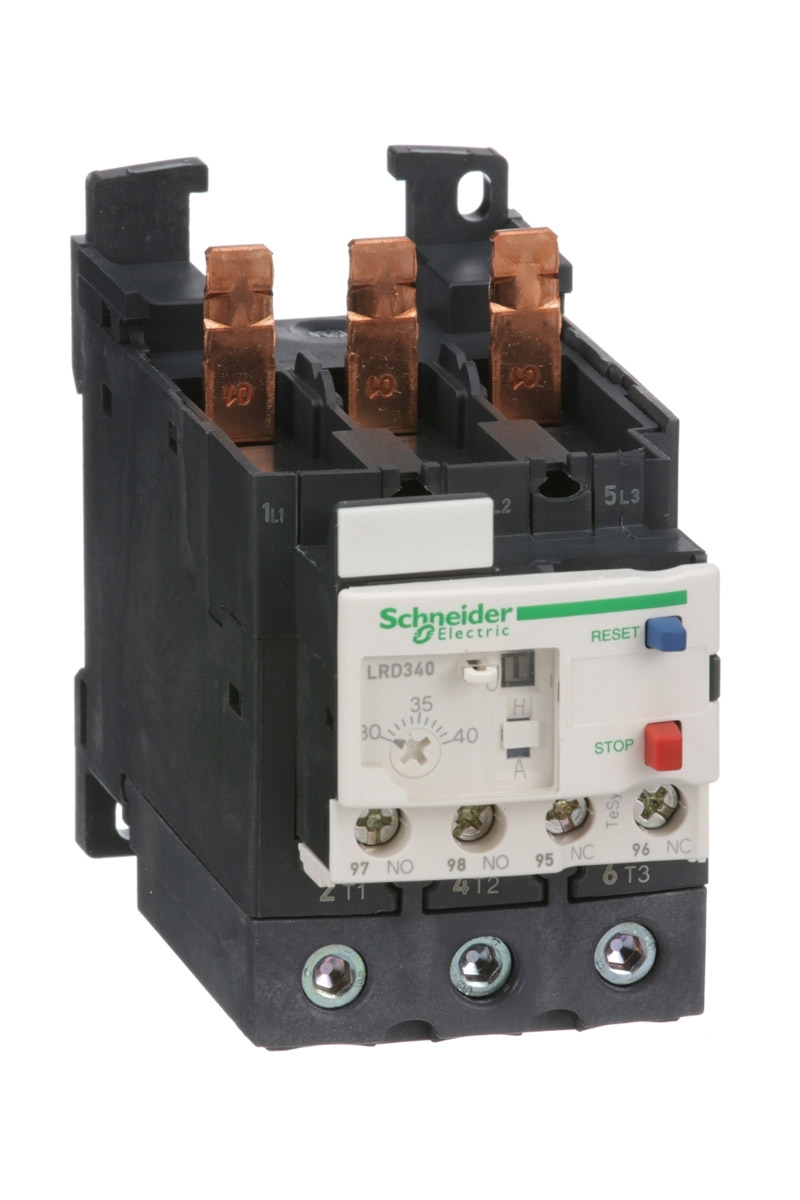

Schneider LRD-340 30-40A Termik Röle

TeSys
TeSys Deca

TeSys LRD
TeSys Deca

Diferansiyel termal aşırı yük rölesi

LRD

Motor koruma

LC1D65A
LC1D50A
LC1D40A

AC
DC

Sınıf 10A 'e uygunIEC 60947-4-1

30…40 A

Güç devresi: 600 V 'e uygunCSA
Güç devresi: 600 V 'e uygunUL
Güç devresi: 690 V 'e uygunIEC 60947-4-1

0...400 Hz

Plaka, özel aksesuarlı
Ray, özel aksesuarlı
Kontaktör altında

1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1

1 NA + 1 NK

5 A için sinyalleme devresi

0,95 A -de 380 V AC-15 için sinyalleme devresi
0,06 A -de 440 V DC-13 için sinyalleme devresi

690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1

4 A gG için sinyalleme devresi
4 A BS için sinyalleme devresi

6 kV

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0

Kırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama

-20…60 °C

Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek ile
Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² katı kablo uçsuz

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler

70 mm

55 mm

123 mm

0,375 kg
