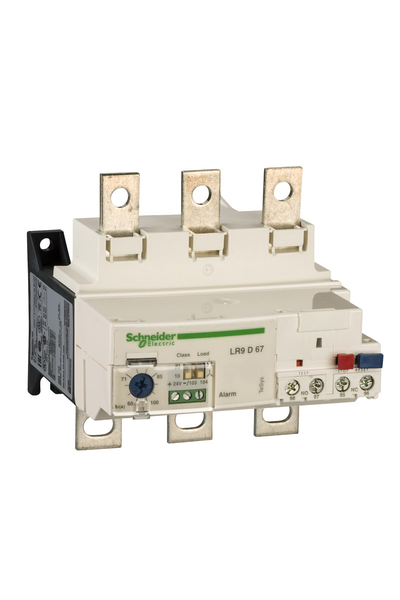

Schneider LR9D69 Tesys Lrd 90-150A Elektronik Termik Aşırı Yük Rölesi

TeSys

TeSys LRD
TeSys Deca

Elektronik termal aşırı yük rölesi

LR9D

Motor koruma

NSX devre kesici
LC1D115
LC1D150

AC

Sınıf 10/20 'e uygunIEC 60947-4-1

Alarm

90…150 A

Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V 'e uygunCSA
Güç devresi: 600 V 'e uygunUL

50...60 Hz

24 V DC

17…32 V

Kontaktör altında
Ray

1,05 +/- 0,06 In alarm 'e uygunIEC 60947-4-1
1,12 +/- 0,06 In enerji kesme 'e uygunIEC 60947-4-1

1 NA + 1 NK

5 A için sinyalleme devresi

690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1

4 A gG için sinyalleme devresi
4 A BS için sinyalleme devresi

6 kV 'e uygunIEC 60947-1

4 s 'de Açma ±% 20 'e uygun IEC 60947-4-1

Kırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama

-20…60 °C

0...150 mA

<2,5 V kapalı durum

Güç devresi: çubuklar
Kontrol devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 0,5…1,5 mm² esnek kablo uçsuz
Alarm devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz

Alarm devresi: 0,45 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 18 N.m - üzerinde çubuklar M8
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri

118 mm

115 mm

125 mm

0,9 kg
