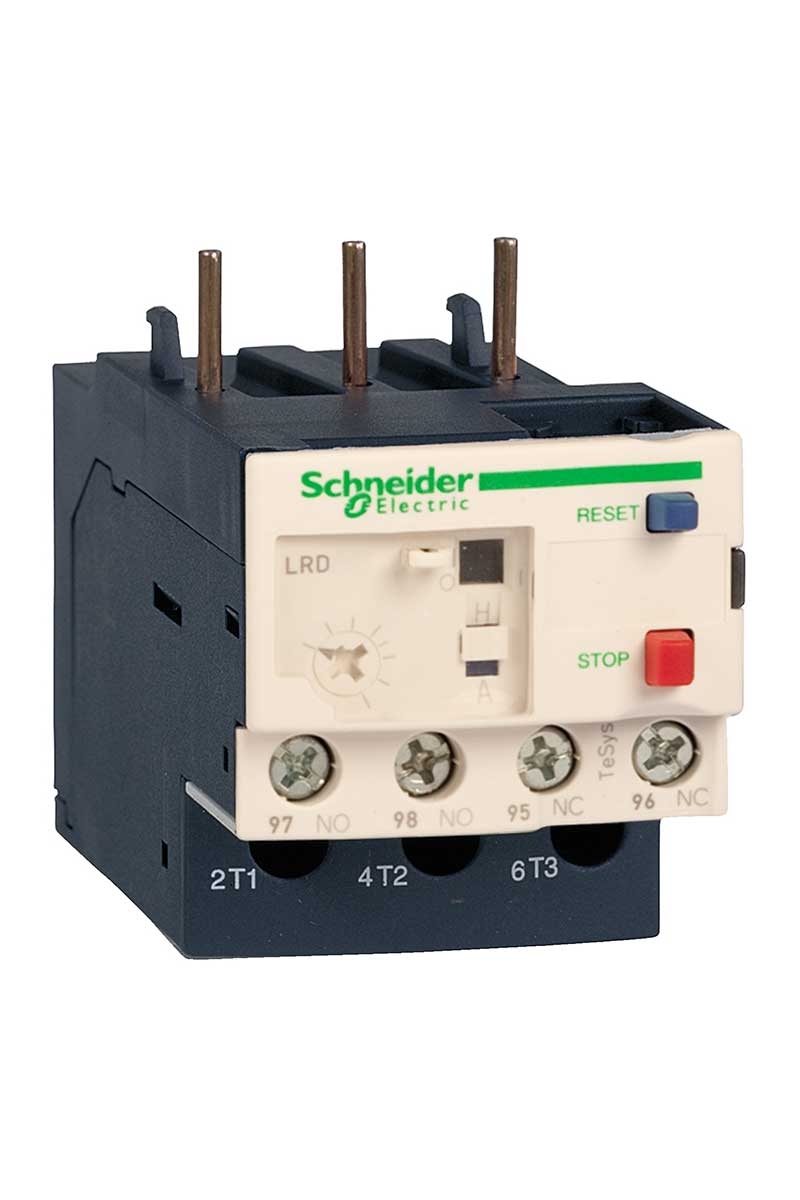

Schneider LR3D16 Tesys D 9-13A 10A Termal Aşırı Yük Rölesi

TeSys
TeSys Deca

TeSys LRD
TeSys Deca

Diferansiyel olmayan termal aşırı yük rölesi

LR3D

Motor koruma

LC1D32
LC1D25
LC1D18
LC1D12
LC1D38

DC
AC

Sınıf 10A 'e uygunIEC 60947-4-1

9…13 A

Güç devresi: 600 V 'e uygunCSA
Güç devresi: 600 V 'e uygunUL
Güç devresi: 690 V 'e uygunIEC 60947-4-1

0...400 Hz

Plaka, özel aksesuarlı
Ray, özel aksesuarlı
Kontaktör altında

1,14 +/- 0,06 Ir 'e uygun IEC 60947-4-1

1 NA + 1 NK

5 A için sinyalleme devresi

3 A -de 120 V AC-15 için sinyalleme devresi
0,22 A -de 125 V DC-13 için sinyalleme devresi

690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1

4 A gG için sinyalleme devresi
4 A BS için sinyalleme devresi

6 kV

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0

Kırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama

-20…60 °C

Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…6 mm² katı kablo uçsuz

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

66 mm

45 mm

70 mm

0,124 kg
