Marka : Schneider Electric |Ürün Kodu : LP4K0901BW3
☆☆☆☆☆
0 Yorum | Yorum Yap

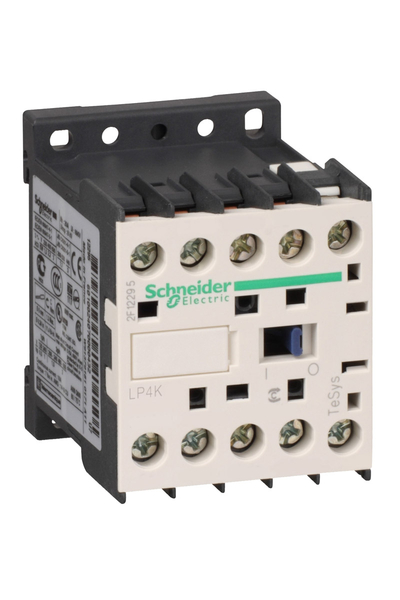

Schneider LP4K0901BW3 Tesys K 24V DC 1NK 3P Ac3 9A Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSysÜrün serisi:TeSys KÜrün ya da bileşen tipi:KontaktörÜrün grubu:LP4KKontaktör uygulaması:Motor kontrol
Direnç yüküKullanım kategorisi:AC-4
AC-1
AC-3Kutup tanımı:3PKutup kontak düzenleme:3 NA[Ie] nominal çalışma akımı:20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresiYardımcı kontak düzenleme:1 NKTamamlayıcı ÖzelliklerBobin teknolojisi:Yerleşik çift yönlü tepe sınırlayıcı diyot süpresörYardımcı kontak tipi:Tip anlık 1 NKKontrol devresi gerilim limitleri:Çalışma: 0,7...1,30 Uc 50 °C)
Düşme: 0,1...0,7 Uc 50 °C)[Ui] nominal yalıtım voltajı:Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14[Uimp] nominal darbe dayanım voltajı:8 kVAşırı gerilim kategorisi:IIIMontaj desteği:Ray
PlakaAlev geciktirici:V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102Sıkma torku:1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2[Ue] nominal çalışma voltajı:Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: <= 690 V AC 50/60 Hz[Ith] klasik açık hava termik akımı:20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresiIRMS Nominal Kapama Kapasitesi:110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947Nominal kesme kapasitesi:110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947Ilgili Sigorta Dezeri:25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660Ortalama empedans:3 mOhm - Ith 20 A 50 Hz için güç devresiW cinsinden kalkış gücü:1,8 W 20 °C)W cinsinden tutma güç tüketimi:1,8 W -de 20 °CÇalışma süresi:10...20 msn bobinin enerjisini kesme ve NA açma
30...40 msn bobin enerjileme ve NA kapamaGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık:30 Milyon DöngüMaksimum işletim oranı:3600 cyc/hMinimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum Anahtarlam gerilimi:17 V için sinyalleme devresiYalıtım direnci:> 10 MOhm için sinyalleme devresiYükseklik:58 mmGenişlik:45 mmDerinlik:57 mmÜrün ağırlığı:0,235 kgOrtam Koşulları -
