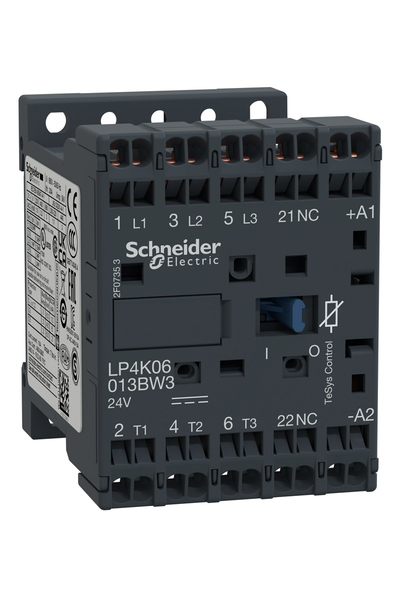

Schneider LP4K06013BW3 Tesys K 440V 6A 24VDC Bobinli Kontaktör

TeSys

TeSys K

Kontaktör

LP4K

Motor kontrol

AC-3
AC-4

3P

3 NA

6 A -de <= 440 V AC AC-3 için güç devresi

1 NK

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

Tip anlık 1 NK

Çalışma: 0,7...1,30 Uc 50 °C)
Düşme: 0,1...0,7 Uc 50 °C)

Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14

8 kV

III

Plaka
Ray

V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102

Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: <= 690 V AC 50/60 Hz

20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi

110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947

110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947

25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660

3 mOhm - Ith 20 A 50 Hz için güç devresi

1,8 W 20 °C)

1,8 W -de 20 °C

10...20 msn bobinin enerjisini kesme ve NA açma
30...40 msn bobin enerjileme ve NA kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

30 Milyon Döngü

3600 cyc/h

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

> 10 MOhm için sinyalleme devresi

58 mm

45 mm

57 mm

0,235 kg
