Marka : Schneider Electric |Ürün Kodu : LP1K09008BD3
☆☆☆☆☆
0 Yorum | Yorum Yap

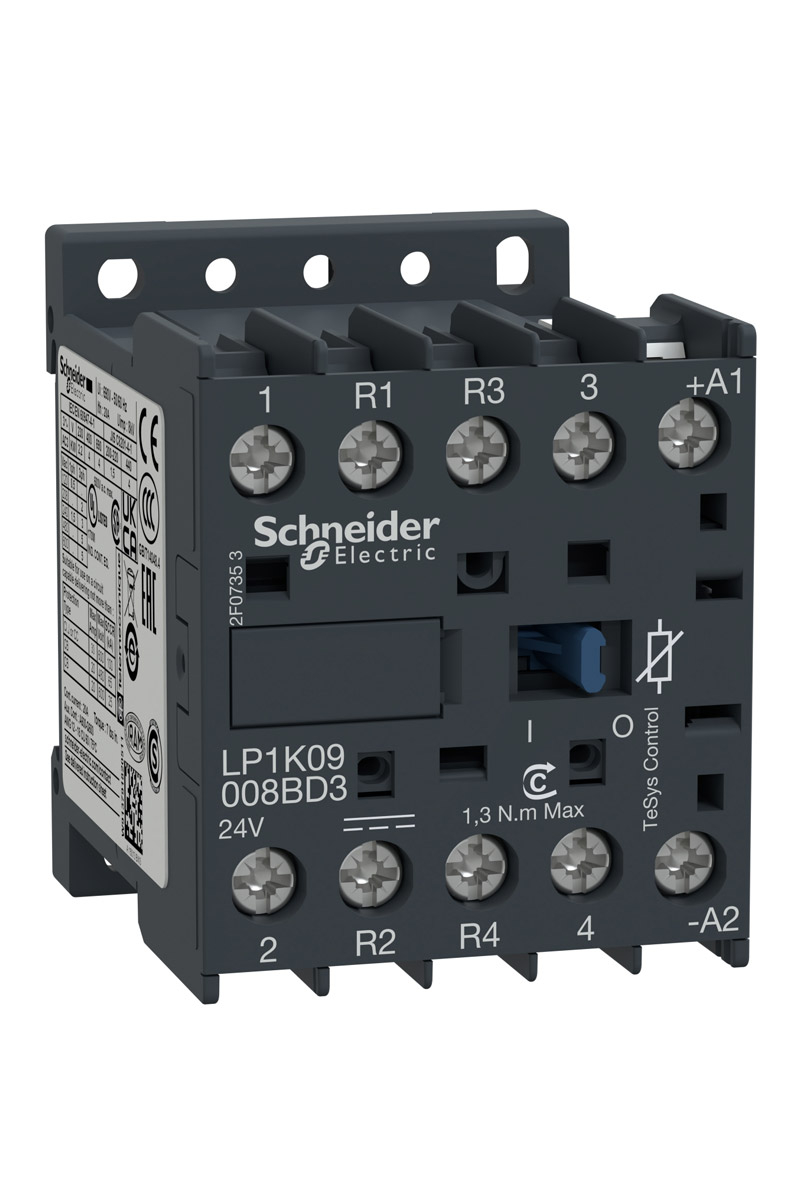

Schneider LP1K09008BD3 Tesys K 440V 20A 24VDC Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSysÜrün serisi:TeSys KÜrün ya da bileşen tipi:KontaktörÜrün grubu:LP1KKontaktör uygulaması:Direnç yüküKullanım kategorisi:AC-1Kutup tanımı:4PKutup kontak düzenleme:2 NA + 2 NK[Ie] nominal çalışma akımı:20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresiTamamlayıcı ÖzelliklerBobin teknolojisi:Yerleşik çift yönlü tepe sınırlayıcı diyot süpresörKontrol devresi gerilim limitleri:Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,1...0,75 Uc 50 °C)[Ui] nominal yalıtım voltajı:Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V 'e uygunCSA C22.2 No 14[Uimp] nominal darbe dayanım voltajı:8 kVAşırı gerilim kategorisi:IIIMontaj desteği:Plaka
RayAlev geciktirici:V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102Sıkma torku:1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2[Ue] nominal çalışma voltajı:Güç devresi: 690 V AC 50/60 Hz[Ith] klasik açık hava termik akımı:20 A -de <50 °C için güç devresiIRMS Nominal Kapama Kapasitesi:110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947Nominal kesme kapasitesi:110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947Ilgili Sigorta Dezeri:25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresiOrtalama empedans:3 mOhm - Ith 20 A 50 Hz için güç devresiW cinsinden kalkış gücü:3 W 20 °C)W cinsinden tutma güç tüketimi:3 W -de 20 °CÇalışma süresi:30...40 msn bobin enerjileme ve NA kapama
10 ms bobinin enerjisini kesme ve NA açma
25...35 msn bobin enerjileme ve NK açma
15 ms bobinin enerjisini kesme ve NK kapamaGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık:10 Milyon DöngüMaksimum işletim oranı:3600 cyc/hYükseklik:58 mmGenişlik:45 mmDerinlik:57 mmÜrün ağırlığı:0,225 kgOrtam Koşulları -
