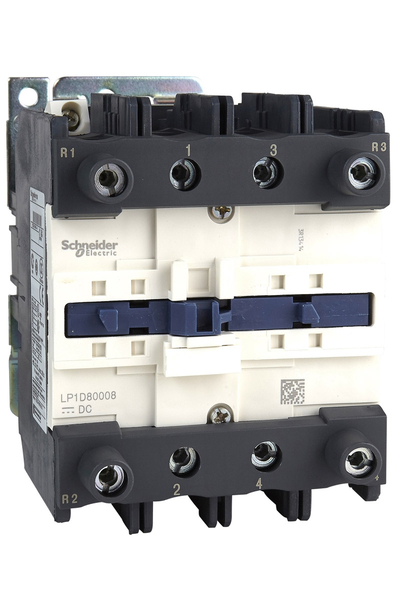

Schneider LP1D80008MW Tesys D 440V 125 A 220VDC Bobinli Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSysÜrün serisi:TeSys DÜrün ya da bileşen tipi:KontaktörÜrün grubu:LP1DKontaktör uygulaması:Direnç yüküKullanım kategorisi:AC-1Kutup tanımı:4P[Ue] nominal çalışma voltajı:Güç devresi: <= 1000 V AC 25...400 Hz[Ie] nominal çalışma akımı:125 A 60 °C) -de <= 440 V AC AC-1 için güç devresiTamamlayıcı ÖzelliklerKutup kontak düzenleme:2 NA + 2 NKKontak uyumluluğu:M4Koruyucu kapak:Olmadan[Ui] nominal yalıtım voltajı:Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı:8 kV 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:125 A -de <60 °C için güç devresiIRMS Nominal Kapama Kapasitesi:1100 A -de 440 V için güç devresi 'e uygunIEC 60947Nominal kesme kapasitesi:1100 A -de 440 V için güç devresi 'e uygunIEC 60947Ilgili Sigorta Dezeri:200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresiZaman sabiti:75 msKontrol devresi tipi:DC geniş aralıkBobin teknolojisi:Yerleşik süpresör modülü olmadanKontrol devresi gerilim limitleri:0,1...0,3 Uc -40…55 °C düşme DC
0,75...1,2 Uc -40…55 °C çalışma DCOrtalama empedans:0,8 mOhm - Ith 125 A 50 Hz için güç devresiKutup başına güç dağılımı:12,5 W AC-1Çalışma süresi:6...20 msn açma
20...35 msn kapamaMaksimum işletim oranı:3600 cyc/h -de <60 °CSıkma torku:Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Montaj desteği:Ray
PlakaGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Çalışma yüksekliği:0...3000 mUyumluluk kodu:LP1DOrtam Koşulları -
