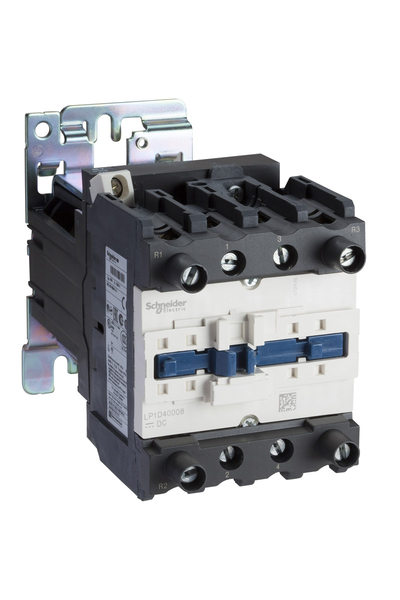

Schneider LP1D40008BD Tesys D 24V DC 2NA+2NK 4P Ac1 60A Kontaktör

TeSys

TeSys D

Kontaktör

LP1D

Direnç yükü

AC-1

4P

Güç devresi: <= 1000 V AC 25...400 Hz

60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

2 NA + 2 NK

M3

Olmadan

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali

6 kV 'e uygunIEC 60947

III

60 A -de <60 °C için güç devresi

800 A -de 440 V için güç devresi 'e uygunIEC 60947

800 A -de 440 V için güç devresi 'e uygunIEC 60947

80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

75 ms

DC DC standart

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,1...0,3 Uc -40…70 °C düşme DC
0,85...1,1 Uc -40…55 °C çalışma DC
1...1.1 Uc 55…70 °C çalışma DC

1,5 mOhm - Ith 60 A 50 Hz için güç devresi

5,4 W AC-1

4...19 msn açma
12...26 msn kapama

3600 cyc/h -de <60 °C

Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Plaka
Ray

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0...3000 m

LP1D
