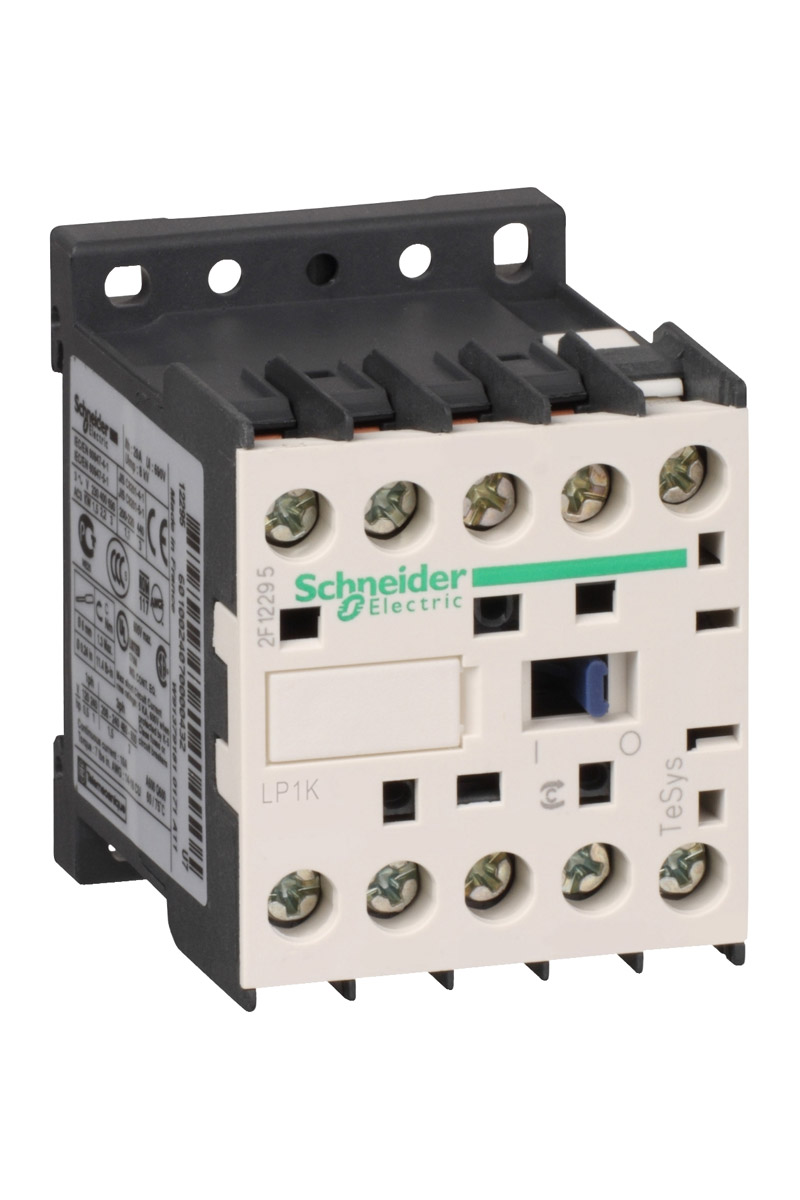

Schneider LP1-K1210BD 24VDC 1NA Kontaktör

TeSys K

TeSys

Kontaktör

LP1K

Direnç yükü
Motor kontrol

AC-3
AC-1
AC-4

3P

3 NA

12 A 50 °C) -de <= 440 V AC-3 için güç devresi
10 A 60 °C) -de <= 440 V AC-3 için güç devresi
20 A 50 °C) -de <= 690 V AC-1 için güç devresi
16 A 60 °C) -de <= 690 V AC-1 için güç devresi

1 NA

Tip anlık 1 NA

Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,1...0,75 Uc 50 °C)

Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14

8 kV

III

Plaka
Ray

V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102

1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: 690 V AC 50/60 Hz

20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi

110 A AC için sinyalleme devresi 'e uygunIEC 60947
144 A AC için güç devresi 'e uygunNF C 63-110
144 A AC için güç devresi 'e uygunIEC 60947

110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947

25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660

3 mOhm - Ith 20 A 50 Hz için güç devresi

3 W 20 °C)

3 W -de 20 °C

30...40 msn bobin enerjileme ve NA kapama
10 ms bobinin enerjisini kesme ve NA açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

10 Mcycles

3600 cyc/h

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

> 10 MOhm için sinyalleme devresi

58 mm

45 mm

57 mm

0,225 kg
