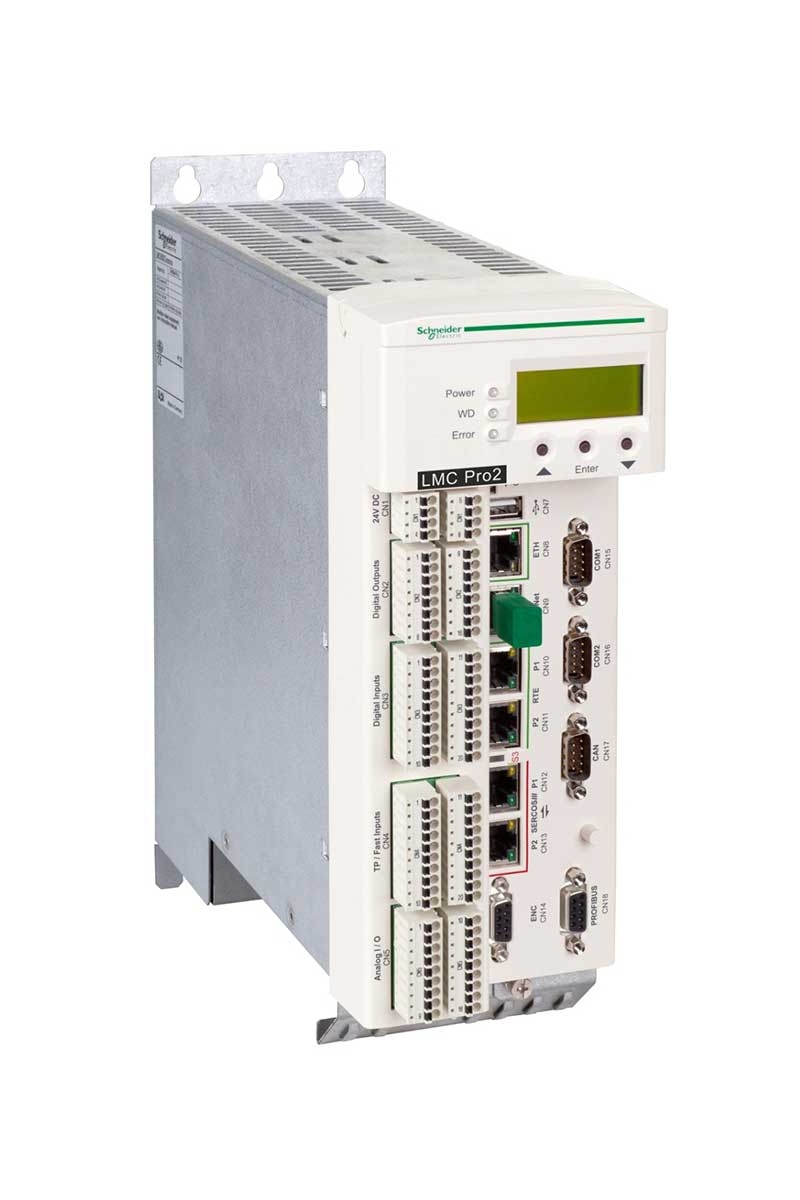

Schneider LMC802CAA10000 Lmc802 130 Eksen Acc Kiti Hareket Kontrolörü

PacDrive 3

Hareket kontrolörü

LMC802

130

20 için dijital giriş 'e uygunIEC 61131-2 Tip 1
4 için kesinti girişi 'e uygunIEC 61131-2 Tip 1
16 için dokunma algılayıcı girişi 'e uygunIEC 61131-2 Tip 1

0...6 V
20...33 V

DC

2

Gerilim analog girişi: - 10...10 V
Akım analog girişi: - 20...20 mA

12 bit

5 mA için dijital giriş
5 mA için kesinti girişi
5 mA için dokunma algılayıcı girişi

100000 Ohm için analog giriş
500 Ohm

1 msn veya 5 msn yapılandırılabilir dijital giriş
100 µs dokunma algılayıcı girişi
0,1 msn veya 1 msn yapılandırılabilir kesinti girişi

16 dijital çıkış
2 analog çıkış

250 mA için dijital çıkış

0,4 mA

2

24 V DC

36 W

256 kB NVRAM
1 GB RAM DDR3L

SFC (sıralı fonksiyon tablosu)
FBD (fonksiyon blok şeması)
IL (talimat listesi)
CFC (sürekli fonksiyon tablosu)
ST (yapılandırılmış metin)
LD (merdiven)

2 Ethernet portu, konnektör RJ45 protokolü için Sercos
1 CAN portu, konnektör SUB-D 9 protokolü için CANopen
1 USB portu, konnektör USB tip A
2 Ethernet portu, konnektör RJ45 protokolü için RT-Ethernet (gerçek zamanlı)
1 Ethernet portu, konnektör RJ45 protokolü için PacNet
1 port, konnektör SUB-D 9 protokolü için Profibus DP
1 COM1 seri bağlantı, konnektör SUB-D 9 protokolü için RS232
1 COM2 seri bağlantı, konnektör SUB-D 9 protokolü için RS422/RS485
1 port, konnektör SUB-D 9 için ana enkoder
1 Ethernet portu, konnektör RJ45 protokolü için Ethernet 10/100/1000BASE-T, FTP/HTTP

Güç besleme: 24 VDC, <1 A

100 mm

310 mm

243 mm

3,5 kg
