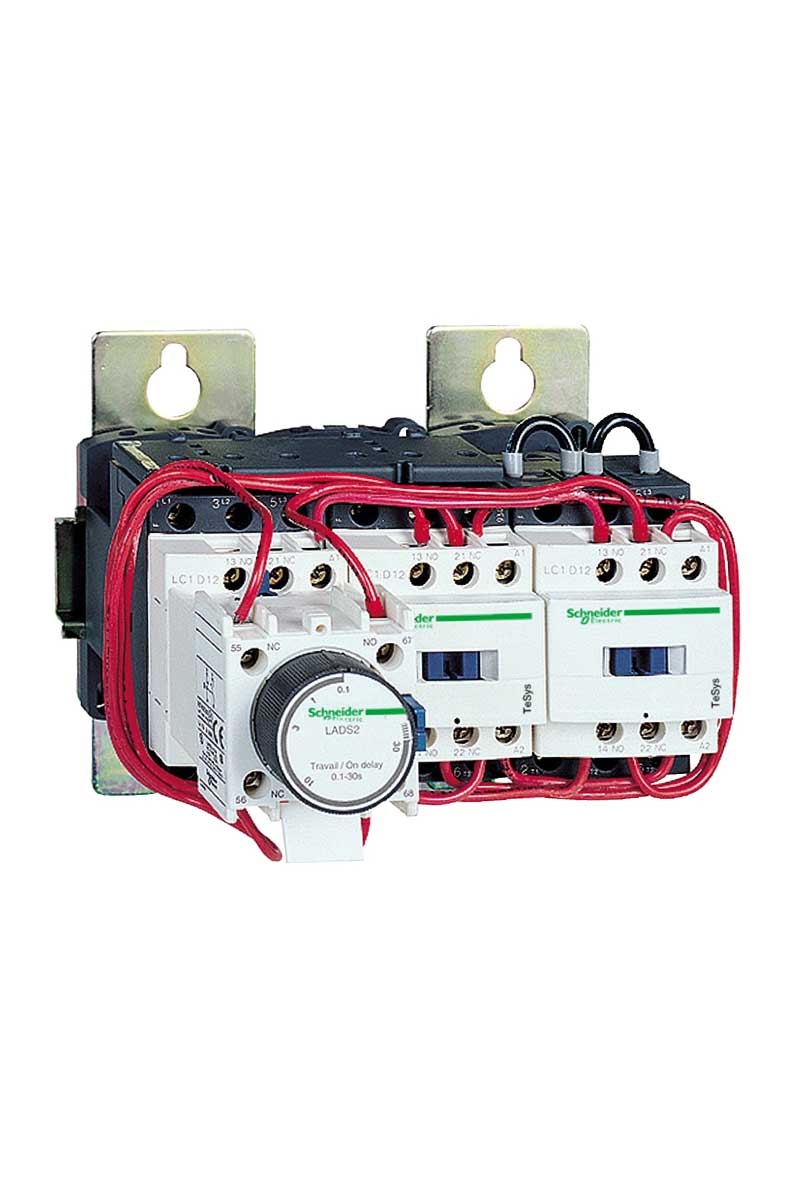

Schneider LC3D80M7 Tesys Lc3-D Bobin 220VAC Yıldız Delta Yol Verici

TeSys

TeSys D

Yıldız üçgen yolverici

LC3D

Motor kontrol

AC-3

Hazır bağlantılı

3 x 3P

3 x 3 NA

Güç devresi: <= 690 V AC 25...400 Hz

80 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

37 kW -de 220/230 V AC 50/60 Hz
75 kW -de 380/400 V AC 50/60 Hz
75 kW -de 415 V AC 50/60 Hz
75 kW -de 440 V AC 50/60 Hz

AC -de 50/60 Hz

220 V AC 50/60 Hz

1 NK için KM2 hat kontaktörü
1 NA için KM3 üçgen kontaktör

8 kV 'e uygunIEC 60947

III

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 1000 V 'e uygunIEC 60947-1

10 Milyon Döngü 80 A AC-3 Ue'de <= 440 V

Plaka

UL 508
IEC 60947-4-1
EN 60947-5-1
IEC 60947-5-1
CSA C22.2 No 14
EN 60947-4-1

DNV
GOST
GL
UL
LROS (Lloyds nakliye kayıtları)
CCC
CSA
BV
RINA

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…25 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…25 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6...8 mm

4 Milyon Döngü

30 cyc/h -de <60 °C

30 s

Yerleşik süpresör modülü olmadan

Düşme: 0,3...0,6 Uc -de 50/60 Hz 55 °C)
Çalışma: 0,8...1,1 Uc -de 50 Hz 55 °C)
Çalışma: 0,85...1,1 Uc -de 60 Hz 55 °C)

140 VA 60 Hz 0,75 20 °C)
160 VA 50 Hz 0,75 20 °C)

13 VA 60 Hz 0,3 20 °C)
15 VA 50 Hz 0,3 20 °C)

4…5 W -de 50/60 Hz

Mekanik olarak bağlantılı 'e uygunIEC 60947-5-1 3 x 1 NA + 1 NK
Ayna kontak 'e uygunIEC 60947-4-1 3 x 1 NK

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

311 mm

143 mm

183 mm

5,2 kg
