Marka : Schneider Electric |Ürün Kodu : LC3D18AF7
☆☆☆☆☆
0 Yorum | Yorum Yap

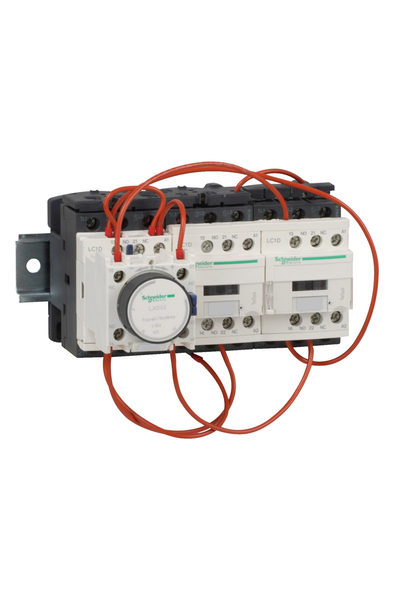

Schneider LC3D18AF7 Tesys Lc3-D Bobin 110VAC Yıldız Delta Yol Verici

5.695,68 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Yol Verici

    Ürün Özellikleri
    Seri
    :
    TeSys
    TeSys Deca
    Ürün adı
    :
    TeSys D
    TeSys Deca
    Ürün ya da bileşen tipi
    :
    Yıldız üçgen yolverici
    Ürün grubu
    :
    LC3D
    Kontaktör uygulaması
    :
    Motor kontrol
    Kullanım kategorisi
    :
    AC-3
    Cihaz sunumu
    :
    Hazır bağlantılı
    Kutup açıklaması
    :
    3 x 3P
    Güç Kutbu Kontak Kompozisyonu
    :
    3 x 3 NA
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 690 V AC 25...400 Hz
    [Ie] nominal çalışma akımı
    :
    18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
    Motor gücü kW
    :
    11 kW -de 220/230 V AC 50/60 Hz
    22 kW -de 415 V AC 50/60 Hz
    22 kW -de 440 V AC 50/60 Hz
    18,5 kW -de 380/400 V AC 50/60 Hz
    Kontrol devresi tipi
    :
    AC -de 50/60 Hz
    Kontrol devresi gerilimi
    :
    110 V AC 50/60 Hz
    Yardımcı kontak düzenleme
    :
    1 NK için KM1 yıldız kontaktör
    [Uimp] nominal darbe dayanım voltajı
    :
    6 kV 'e uygunIEC 60947
    Aşırı gerilim kategorisi
    :
    III
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali
    Elektrik dayanıklılığı
    :
    1,65 Milyon Döngü 18 A AC-3 Ue'de <= 440 V
    Güvenlik kapağı
    :
    Koruyucu kapak
    Kilitleme tipi
    :
    Mekanik
    Montaj desteği
    :
    Plaka
    Standartlar
    :
    EN 60947-5-1
    EN 60947-4-1
    UL 508
    IEC 60947-4-1
    IEC 60947-5-1
    CSA C22.2 No 14
    IEC 60335-1
    Ürün sertifikaları
    :
    RINA
    DNV
    GOST
    BV
    LROS (Lloyds nakliye kayıtları)
    GL
    CSA
    UL
    CCC
    Tamamlayıcı Özellikler
    Bağlantılar - terminaller
    :
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
    Sıkma torku
    :
    Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Maksimum işletim oranı
    :
    30 cyc/h -de <60 °C
    Yolverme süresi
    :
    30 s
    Bobin teknolojisi
    :
    Yerleşik süpresör modülü olmadan
    Kontrol devresi gerilim limitleri
    :
    Düşme: 0,3...0,6 Uc -de 50/60 Hz 60 °C)
    Çalışma: 0,8...1,1 Uc -de 50 Hz 60 °C)
    Çalışma: 0,85...1,1 Uc -de 60 Hz 60 °C)
    VA cinsinden kalkış gücü
    :
    70 VA 60 Hz 0,75 20 °C)
    70 VA 50 Hz 0,75 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    7,5 VA 60 Hz 0,3 20 °C)
    7 VA 50 Hz 0,3 20 °C)
    Isı dağılımı
    :
    2…3 W -de 50/60 Hz
    Yardımcı kontak tipi
    :
    Mekanik olarak bağlantılı 'e uygunIEC 60947-5-1 3 x 1 NA + 1 NK
    Ayna kontak 'e uygunIEC 60947-4-1 3 x 1 NK
    Sinyalleme devre frekansı
    :
    25...400 Hz
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum anahtarlama voltajı
    :
    17 V için sinyalleme devresi
    Çakışmama süresi
    :
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    1,5 ms enerjilemede NK ve NA kontağı arasında
    Genişlik
    :
    144 mm
    Yükseklik
    :
    124 mm
    Derinlik
    :
    143 mm
    Ürün ağırlığı
    :
    1,73 kg
    Ortam Koşulları
