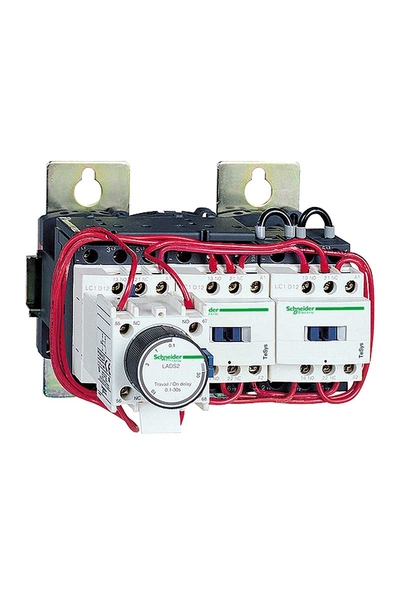

Schneider LC3D150M7A64 Tesys D 220V AC 3x3P 150A Yıldız-Üçgen Yol Verici
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Yol Verici
Ürün ÖzellikleriSeri:TeSysÜrün adı:TeSys D
TeSys DecaÜrün ya da bileşen tipi:Yıldız üçgen yolvericiÜrün grubu:LC3DKontaktör uygulaması:Motor kontrolKullanım kategorisi:AC-3Cihaz sunumu:Hazır bağlantılıKutup açıklaması:3 x 3PGüç Kutbu Kontak Kompozisyonu:3 x 3 NA[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 25...400 Hz[Ie] nominal çalışma akımı:150 A 60 °C) -de <= 440 V AC AC-3 için güç devresiMotor gücü kW:132 kW -de 380/400 V AC 50/60 Hz
132 kW -de 415 V AC 50/60 Hz
147 kW -de 440 V AC 50/60 Hz
75 kW -de 220/230 V AC 50/60 HzKontrol devresi tipi:AC -de 50/60 HzKontrol devresi gerilimi:220 V AC 50/60 HzYardımcı kontak düzenleme:1 NK için KM1 yıldız kontaktör
1 NK için KM2 hat kontaktörü
1 NA için KM3 üçgen kontaktör[Uimp] nominal darbe dayanım voltajı:8 kV 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ui] nominal yalıtım voltajı:Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 1000 V 'e uygunIEC 60947-1Elektrik dayanıklılığı:0,85 Mcycles 150 A AC-3 Ue'de <= 440 VKilitleme tipi:MekanikMontaj desteği:PlakaStandartlar:EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
CSA C22.2 No 14
IEC 60947-5-1
UL 508Ürün sertifikaları:UL
LROS (Lloyds nakliye kayıtları)
GL
GOST
DNV
BV
CSA
CCC
RINATamamlayıcı ÖzelliklerBağlantılar - terminaller:Güç devresi: konnektör 1 10…120 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 2 10…50 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 1 10…120 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: konnektör 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: konnektör 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: konnektör 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: konnektör 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: konnektör 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: konnektör 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuzSıkma torku:Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6...8 mm
Kontrol devresi: 1,2 N.m - üzerinde konnektör - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde konnektör - tornavidayla Philips No 2Mekanik dayanıklılık:8 Milyon DöngüMaksimum işletim oranı:30 cyc/h -de <60 °CYolverme süresi:30 sBobin teknolojisi:Yerleşik süpresör modülü olmadanKontrol devresi gerilim limitleri:Düşme: 0,3...0,5 Uc -de 50/60 Hz 55 °C)
Çalışma: 0,8...1,15 Uc -de 50/60 Hz 55 °C)VA cinsinden kalkış gücü:280…350 VA 60 Hz 0,9 20 °C)
280…350 VA 50 Hz 0,9 20 °C)VA cinsinden tutma güç tüketimi:2…18 VA 60 Hz 0,9 20 °C)
2…18 VA 50 Hz 0,9 20 °C)Isı dağılımı:3…4,5 W -de 50/60 HzYardımcı kontak tipi:Mekanik olarak bağlantılı 'e uygunIEC 60947-5-1 3 x 1 NA + 1 NK
Ayna kontak 'e uygunIEC 60947-4-1 3 x 1 NKSinyalleme devre frekansı:25...400 HzMinimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum anahtarlama voltajı:17 V için sinyalleme devresiÇakışmama süresi:1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaGenişlik:450 mmYükseklik:555 mmDerinlik:205 mmÜrün ağırlığı:12,1 kgOrtam KoşullarıÜrün Etiketleri -
