Marka : Schneider Electric |Ürün Kodu : LC2K09103E7
☆☆☆☆☆
0 Yorum | Yorum Yap

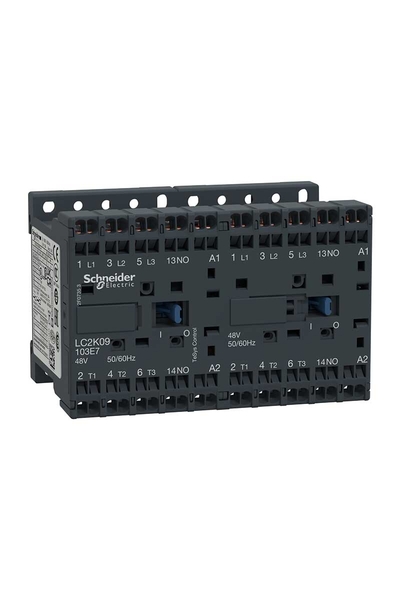

Schneider LC2K09103E7 Tesys K 48V AC 1NA 3P Ac3 9A Envensör Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSysÜrün adı:TeSys KÜrün ya da bileşen tipi:Dönüşlü kontaktörÜrün grubu:LC2KCihaz uygulaması:KontrolKontaktör uygulaması:Direnç yükü
Motor kontrolKullanım kategorisi:AC-4
AC-1
AC-3Cihaz sunumu:Döner güç busbarlı hazır monteKutup tanımı:3PGüç Kutbu Kontak Kompozisyonu:3 NA[Ue] nominal çalışma voltajı:Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: <= 690 V AC 50/60 Hz[Ie] nominal çalışma akımı:20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresiMotor gücü kW:2,2 kW -de 220...230 V AC 50/60 Hz
4 kW -de 380...415 V AC 50/60 Hz
4 kW -de 440 V AC 50/60 Hz
4 kW -de 480 V AC 50/60 Hz
4 kW -de 500...600 V AC 50/60 Hz
4 kW -de 660...690 V AC 50/60 HzKontrol devresi tipi:AC -de 50/60 HzKontrol devresi gerilimi:48 V AC 50/60 HzYardımcı kontak düzenleme:1 NA[Uimp] nominal darbe dayanım voltajı:8 kVAşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresiIRMS Nominal Kapama Kapasitesi:110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947Nominal kesme kapasitesi:110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947[Icw] nominal kısa süreli dayanma akımı:90 A -de <50 °C - 1 sn için güç devresi
85 A -de <50 °C - 5 s için güç devresi
80 A -de <50 °C - 10 s için güç devresi
60 A -de <50 °C - 30 s için güç devresi
45 A -de <50 °C - 1 min için güç devresi
40 A -de <50 °C - 3 min için güç devresi
80 A - 1 sn için sinyalleme devresi
90 A - 500 ms için sinyalleme devresi
110 A - 100 ms için sinyalleme devresi
20 A -de <50 °C - >= 15 min için güç devresiIlgili Sigorta Dezeri:25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660Ortalama empedans:3 mOhm - Ith 20 A 50 Hz için güç devresi[Ui] nominal yalıtım voltajı:Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14Elektrik dayanıklılığı:0,18 Mcycles 20 A AC-1 Ue'de <= 440 V
1,3 Mcycles 9 A AC-3 Ue'de <= 440 VKilitleme tipi:MekanikMontaj desteği:Plaka
RayStandartlar:IEC 60947
NF C 63-110
VDE 0660
BS 5424Ürün sertifikaları:UL
CSA
UKCABağlantılar - terminaller:Yaylı terminaller 1 kablo(lar) 0,75…1,5 mm²katı
Yaylı terminaller 1 kablo(lar) 0,75…1,5 mm²esnek kablo uçsuzÇalışma süresi:10...20 msn bobin enerjileme ve NA kapama
10...20 msn bobinin enerjisini kesme ve NA açmaGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık:5 Milyon DöngüMaksimum işletim oranı:3600 cyc/hTamamlayıcı ÖzelliklerKontrol devresi gerilim limitleri:Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)VA cinsinden kalkış gücü:30 VA 20 °C)VA cinsinden tutma güç tüketimi:4,5 VA 20 °C)Isı dağılımı:1,3 WYardımcı kontak tipi:Tip anlık 1 NASinyalleme devre frekansı:<= 400 HzMinimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum Anahtarlam gerilimi:17 V için sinyalleme devresiÇakışmama mesafesi:0,5 mmYalıtım direnci:> 10 MOhm için sinyalleme devresiOrtam Koşulları -
