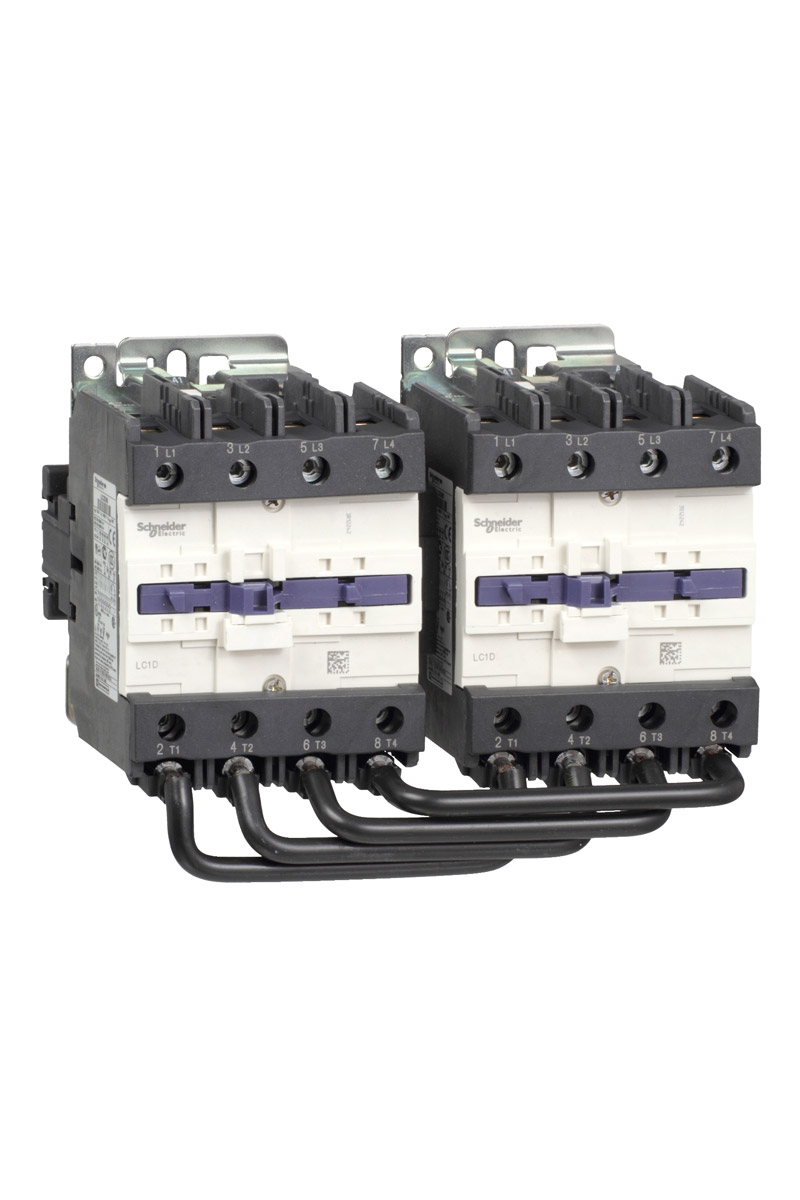

Schneider LC2D80004P7 Tesys 440V 125A Ac1 4P 230V AC Bobinli Enversör Kontaktörü

TeSys

TeSys D

Enversör kontaktör

LC2D

Direnç yükü

AC-1

4P

4 NA

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC

125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

AC -de 50/60 Hz

230 V AC 50/60 Hz

8 kV 'e uygunIEC 60947

III

125 A -de <60 °C için güç devresi

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

1100 A -de 440 V için güç devresi 'e uygunIEC 60947

135 A -de <40 °C - 10 min için güç devresi
320 A -de <40 °C - 1 min için güç devresi
640 A -de <40 °C - 10 s için güç devresi
990 A -de <40 °C - 1 sn için güç devresi

200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

0,8 mOhm - Ith 125 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1

0,8 Mcycles 125 A AC-1 Ue'de <= 690 V

12,5 W AC-1

Olmadan

Mekanik

Ray
Plaka

CSA C22.2 No 60947-4-1
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.4

UL
CSA
RINA
CCC
DNV-GL
LROS (Lloyds nakliye kayıtları)
BV
UKCA
EAC
CB

Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı
Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

20...35 msn kapama
6...20 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

4 Milyon Döngü

3600 cyc/h -de <60 °C

Yerleşik süpresör modülü olmadan

0,3...0,6 Uc -40…55 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz

245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)

26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)

6…10 W -de 50/60 Hz
