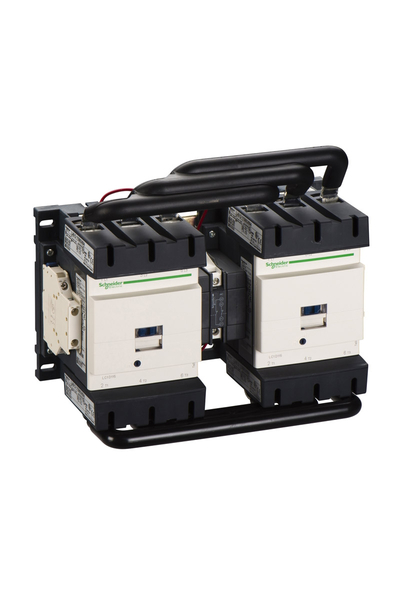

Schneider LC2D150M7 Tesys D 220V AC 150A Ac3 Envensör Kontaktör

TeSys

TeSys D
TeSys Deca

Dönüşlü kontaktör

LC2D

Motor kontrol
Direnç yükü

AC-3
AC-1

Döner güç busbarlı hazır monte

3P

3 NA

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
150 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

40 kW -de 220...230 V AC 50 Hz
75 kW -de 380...400 V AC 50 Hz
80 kW -de 415...440 V AC 50 Hz
90 kW -de 500 V AC 50 Hz
100 kW -de 660...690 V AC 50 Hz
75 kW -de 1000 V AC 50 Hz

40 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
50 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
100 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
125 hp -de 575/600 V AC 60 Hz için 3 faz motorlar

AC -de 50/60 Hz

220 V AC 50/60 Hz

1 NA + 1 NK

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1660 A -de 440 V için güç devresi 'e uygunIEC 60947

1400 A -de 440 V için güç devresi 'e uygunIEC 60947

250 A -de <40 °C - 10 min için güç devresi
580 A -de <40 °C - 1 min için güç devresi
1200 A -de <40 °C - 10 s için güç devresi
1400 A -de <40 °C - 1 sn için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
250 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1

0,85 Mcycles 150 A AC-3 Ue'de <= 440 V
1 Mcycles 200 A AC-1 Ue'de <= 440 V

24 W AC-1
13,5 W AC-3

Elektrikli
Mekanik

Ray
Plaka

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

BV
CCC
CSA
DNV
GL
RINA
UL
EAC
UKCA

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²katı kablo uçsuz

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

20...35 msn kapama
40...75 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

8000000 döngü

1200 cyc/h -de <60 °C

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz
1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz

280…350 VA 60 Hz 0,9 20 °C)
280…350 VA 50 Hz 0,9 20 °C)

2…18 VA 20 °C) 0,9 60 Hz
2…18 VA 20 °C) 0,9 50 Hz

3…4,5 W -de 50/60 Hz

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi
