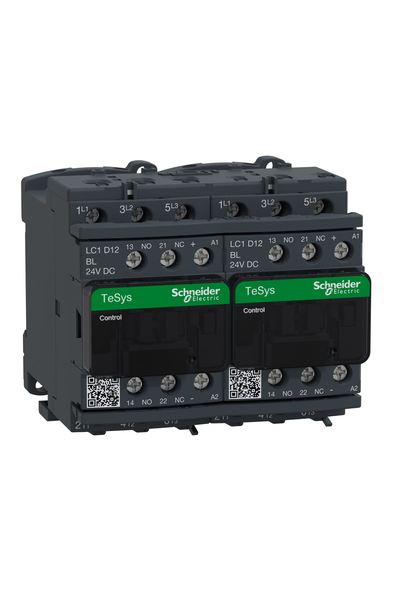

Schneider LC2D12BL Tesys D 440V 12A 3P 3NA Ac3 Dönüşlü Kontaktör

TeSys
TeSys Deca

TeSys D
TeSys Deca

Dönüşlü kontaktör

LC2D

Motor kontrol
Direnç yükü

AC-1
AC-3

Döner güç busbarlı hazır monte

3P

3 NA

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

3 kW -de 220...230 V AC 50 Hz
5,5 kW -de 380...400 V AC 50 Hz
5,5 kW -de 415...440 V AC 50 Hz
7,5 kW -de 500 V AC 50 Hz
7,5 kW -de 660...690 V AC 50 Hz

1 hp -de 115 V AC 60 Hz için 1 faz motorlar
2 hp -de 230/240 V AC 60 Hz için 1 faz motorlar
3 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
3 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
7,5 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
10 hp -de 575/600 V AC 60 Hz için 3 faz motorlar

DC düşük tüketim

24 V DC

1 NA + 1 NK

6 kV 'e uygunIEC 60947

III

10 A -de <60 °C için sinyalleme devresi
25 A -de <60 °C için güç devresi

250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A -de 440 V için güç devresi 'e uygunIEC 60947

30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 sn için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

2 Milyon Döngü 12 A AC-3 Ue'de <= 440 V
0,8 Milyon Döngü 25 A AC-1 Ue'de <= 440 V

1,56 W AC-1
0,36 W AC-3

Mekanik

Ray
Plaka

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

DNV
CSA
CCC
UL
GL
LROS (Lloyds nakliye kayıtları)
BV
RINA
GOST
UKCA

Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

65,45...88,55 msn kapama
20...30 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

30 Milyon Döngü

3600 cyc/h -de <60 °C

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,1...0,3 Uc -40…70 °C düşme DC
0,8...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

40 ms

2,4 W 20 °C)

2,4 W -de 20 °C

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi
