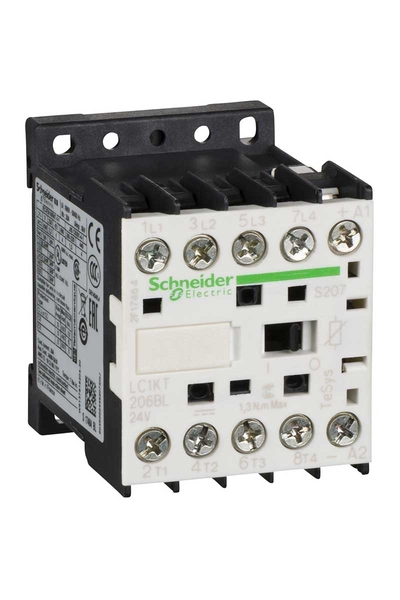

Schneider LC1K0986BLS207 Tesys K 24V DC 2NA+2NK 4P Ac1 20A Kontaktör

TeSys

Kontaktör

TeSys K

LC1K

Kontrol

Direnç yükü

AC-1

4P

2 NA + 2 NK

Güç devresi: 690 V AC 50/60 Hz

20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
16 A 70 °C) -de <= 440 V AC AC-1 için güç devresi

DC düşük tüketim

24 V DC

8 kV

III

20 A -de <50 °C için güç devresi

110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947

110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947

90 A -de <50 °C - 1 sn için güç devresi
85 A -de <50 °C - 5 s için güç devresi
80 A -de <50 °C - 10 s için güç devresi
60 A -de <50 °C - 30 s için güç devresi
45 A -de <50 °C - 1 min için güç devresi
40 A -de <50 °C - 3 min için güç devresi
20 A -de <50 °C - >= 15 min için güç devresi

25 A gG -de <= 440 V için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660

3 mOhm - Ith 20 A 50 Hz için güç devresi

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Güç devresi: 750 V 'e uygunVDE 0110 grup C
Güç devresi: 690 V 'e uygunBS 5424
Güç devresi: 690 V 'e uygunNF C 20-040

1,8 W 20 °C)

1,8 W -de 20 °C

1,8 W

Çalışma: 0,7...1,3 Uc 50 °C)
Düşme: >= 0.10 Uc 50 °C)

Güç devresi: pabuç-halka terminalleri (harici çap: 7 mm)

3600 cyc/h

Plaka
Ray

Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm 3,2 mm
Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 3,2 mm
Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2

10...20 msn bobinin enerjisini kesme ve NA açma
30...40 msn bobin enerjileme ve NA kapama
25...35 msn bobin enerjileme ve NK açma
15...25 msn bobinin enerjisini kesme ve NK kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

30 Milyon Döngü

0,18 Mcycles 20 A AC-1 Ue'de <= 440 V

Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6

58 mm

45 mm

57 mm

0,235 kg
