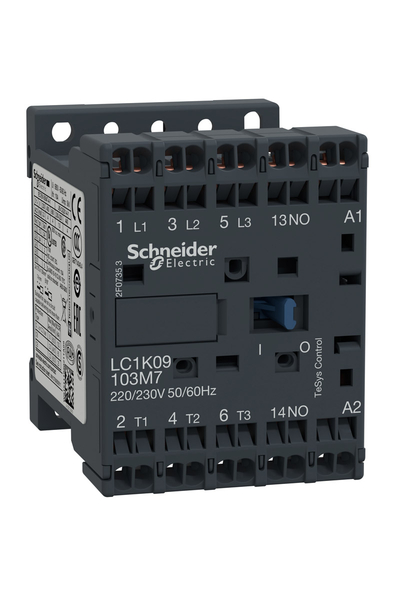

Schneider LC1K09103M7 Tesys K 220-230V AC Bobinli 440V 3P 3NA Ac3 9A Kontaktör

TeSys

Kontaktör

TeSys K

Kontrol

Motor kontrol
Direnç yükü

AC-1
AC-4
AC-3

3P

3 NA

20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi

AC -de 50/60 Hz

220...230 V AC 50/60 Hz

2,2 kW -de 220...230 V AC 50/60 Hz AC-3
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4

1 NA

III

20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi

110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947

110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947

25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660

3 mOhm - Ith 20 A 50 Hz için güç devresi

> 10 MOhm için sinyalleme devresi

30 VA 20 °C)

4,5 VA 20 °C)

1,3 W

Çalışma: 0,85...1,1 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)

3600 cyc/h

Tip anlık 1 NA

<= 400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

0,5 mm

Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
