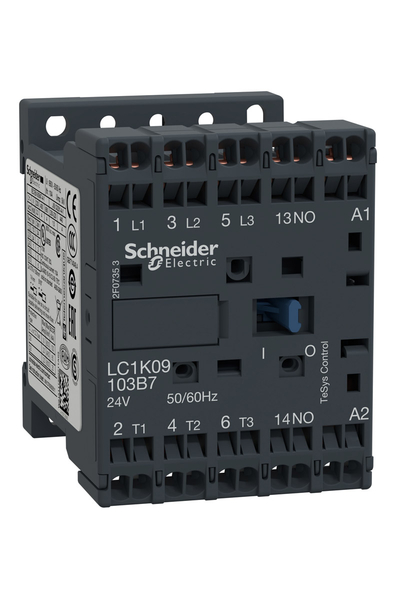

Schneider LC1K09103B7 Tesys K 440V 9A 24VAC Bobinli Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:TeSysÜrün ya da bileşen tipi:KontaktörÜrün adı:TeSys KÜrün grubu:LC1KCihaz uygulaması:KontrolKontaktör uygulaması:Motor kontrol
Direnç yüküTamamlayıcı ÖzelliklerKullanım kategorisi:AC-1
AC-4
AC-3Kutup tanımı:3PGüç Kutbu Kontak Kompozisyonu:3 NA[Ie] nominal çalışma akımı:20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresiKontrol devresi tipi:AC -de 50/60 HzKontrol devresi gerilimi:24 V AC 50/60 HzMotor gücü kW:2,2 kW -de 220...230 V AC 50/60 Hz AC-3
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4Yardımcı kontak düzenleme:1 NAAşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresiIRMS Nominal Kapama Kapasitesi:110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947Nominal kesme kapasitesi:110 A -de 415 V 'e uygun IEC 60947
110 A -de 440 V 'e uygun IEC 60947
80 A -de 500 V 'e uygun IEC 60947
110 A -de 220...230 V 'e uygun IEC 60947
110 A -de 380...400 V 'e uygun IEC 60947
70 A -de 660...690 V 'e uygun IEC 60947Ilgili Sigorta Dezeri:25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660Ortalama empedans:3 mOhm - Ith 20 A 50 Hz için güç devresiYalıtım direnci:> 10 MOhm için sinyalleme devresiVA cinsinden kalkış gücü:30 VA 20 °C)VA cinsinden tutma güç tüketimi:4,5 VA 20 °C)Isı dağılımı:1,3 WKontrol devresi gerilim limitleri:Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)Maksimum işletim oranı:3600 cyc/hYardımcı kontak tipi:Tip anlık 1 NASinyalleme devre frekansı:<= 400 HzMinimum anahtarlama akımı:5 mA için sinyalleme devresiMinimum Anahtarlam gerilimi:17 V için sinyalleme devresiMontaj desteği:Plaka
RayÇalışma süresi:10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapamaGüvenlik güvenilirlik düzeyi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Çakışmama mesafesi:0,5 mmMekanik dayanıklılık:10 Milyon DöngüMekanik dayanıklılık:Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6Yükseklik:58 mmGenişlik:45 mmDerinlik:57 mmÜrün ağırlığı:0,18 kgOrtam Koşulları -
