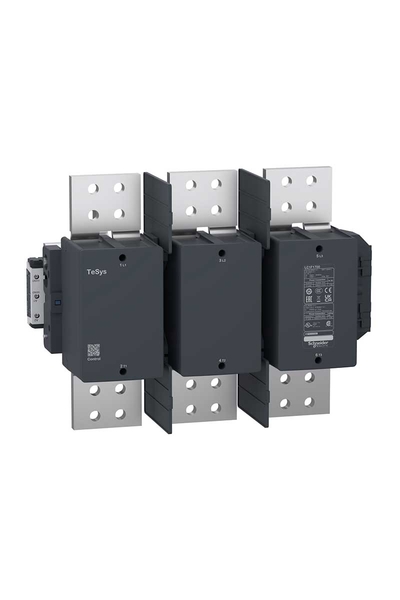

Schneider LC1F1700M7 Tesys F 220V AC 3P Ac3 1700A Kontaktör

TeSys

TeSys F

Kontaktör

LC1F

Direnç yükü

AC-1

3P

<= 1000 V AC 50/60 Hz
<= 460 V DC

220 V AC 40...400 Hz

1700 A 40 °C) AC AC-1

8 kV

1700 A -de <40 °C

2550 A 'e uygun IEC 60947-4-1

10000 A -de <40 °C - 10 s
7500 A -de <40 °C - 30 s
5500 A -de <40 °C - 1 min
4200 A -de <40 °C - 3 min
3000 A -de <40 °C - 10 min

1600 A gG -de <= 440 V

0,1 mOhm - Ith 1700 A 50 Hz

1000 V 'e uygun IEC 60947-4-1
1500 V 'e uygun VDE 0110 Grup C
1000 V 'e uygun UL 60947-4-1

200 W AC-1

III

3 NA

Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0,3...0,5 Uc 40...400 Hz 55 °C)

2200 VA, 40...400 Hz 0,9 20 °C)

36 VA, 40...400 Hz 0,9 20 °C)

600 cyc/h -de <55 °C

100...170 msn açma
40...75 msn kapama

Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 3 kablo(lar) - busbar kesiti: 100 x 5 mm
Güç devresi: bolted connection

Kontrol devresi: 1,2 N.m
Güç devresi: 58 N.m

Plaka

36 W

EN 60947-4-1
JIS C8201-4-1
IEC 60947-1
IEC 60947-4-1
EN 60947-1
UL 60947-4-1
CSA C22.2 No 60947-4-1

UL
CSA
CCC
CB Scheme
EAC
UKCA

LC1F

AC -de 40...400 Hz
