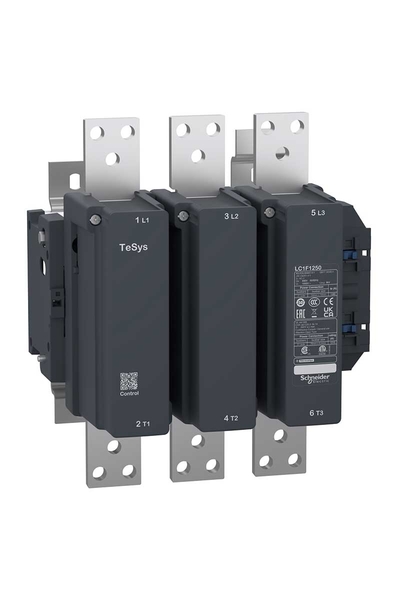

Schneider LC1F1250F7 Tesys F 110V AC 3P Ac1 1260A Kontaktör

TeSys

TeSys F

Kontaktör

LC1F

Direnç yükü

AC-1

3P

<= 460 V DC
<= 690 V AC 50/60 Hz

110 V AC 40...400 Hz

1260 A 40 °C) AC-1

8 kV

1260 A -de <40 °C

1890 A 'e uygun IEC 60947-4-1

3000 A -de <40 °C - 3 min
8000 A -de <40 °C - 10 s
5200 A -de <40 °C - 30 s
4000 A -de <40 °C - 1 min
2000 A -de <40 °C - 10 min

1000 A gG -de <= 440 V

0,12 mOhm - Ith 1260 A 50 Hz

1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C

120 W AC-1

III

3 NA

Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0,25...0,5 Uc 40...400 Hz 55 °C)

1650 VA, 40...400 Hz 0,9 20 °C)

22 VA, 40...400 Hz 0,9 20 °C)

1200 cyc/h -de <55 °C

40...80 msn kapama
100...200 msn açma

Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 100 x 5 mm
Güç devresi: bolted connection

Kontrol devresi: 1,2 N.m
Güç devresi: 58 N.m

Plaka

20 W

EN 60947-1
IEC 60947-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-4-1

CCC
CB
CETLus
CSA
UKCA

LC1F

AC -de 40...400 Hz
